Black Rhino 0.50

Compte rendu fait par Pime le 05 / 08 : 2024.

Voici le résultat de tests de groupements sur sarbacane marque BlackRhino en calibre 05 ´ .
le diamètre interne du tube BlackRhino 05 ‘ que j’ai mesuré au triobore (précision 0.005mm ) est de 12.75mm.
La photographie des darts testés avec la sarbacane est jointe à la photographie des groupements obtenus.
Cônes de couleur jaune pour aiguille d1mm.
J’ai pris au hasard 4 cônes de couleur jaune que j’ai monté sur les aiguilles livrées avec la sarbacane.
Le voilage des 4 cônes après montage , examiné visuellement en faisant tourner à la main les aiguilles , me semble acceptable.
Les darts sont repérés ( numérotés) par des points au feutre noir.
J’effectue 5 tirs par dart.
La pression de réglage de mon banc DIY de tir sur sarbacane est maintenue constante ( 153mbar) et visualisée à chaque tir ainsi que la vitesse d’éjection par un velocimetre du commerce.
La pesée des darts est réalisée sur les 4 darts ensemble et donne une moyenne de 1g27 par dart.
La vitesse moyenne d’éjection ainsi obtenue est de 44 +/-0.5m/s , ce qui me paraît une valeur couramment obtenue par les souffles humains sur ce type de matériel.
J’ai réalisé les tests pour 2 distances / au pas de tirs , 10 et 15m.
Rappel , 10m est la distance maximale du tir en salle .

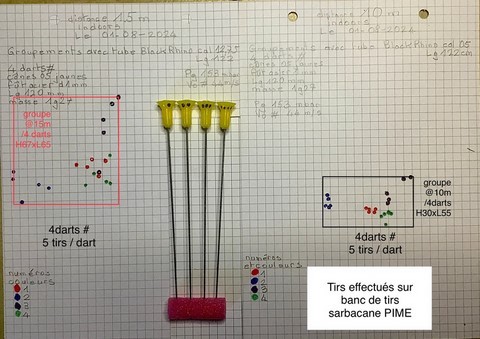

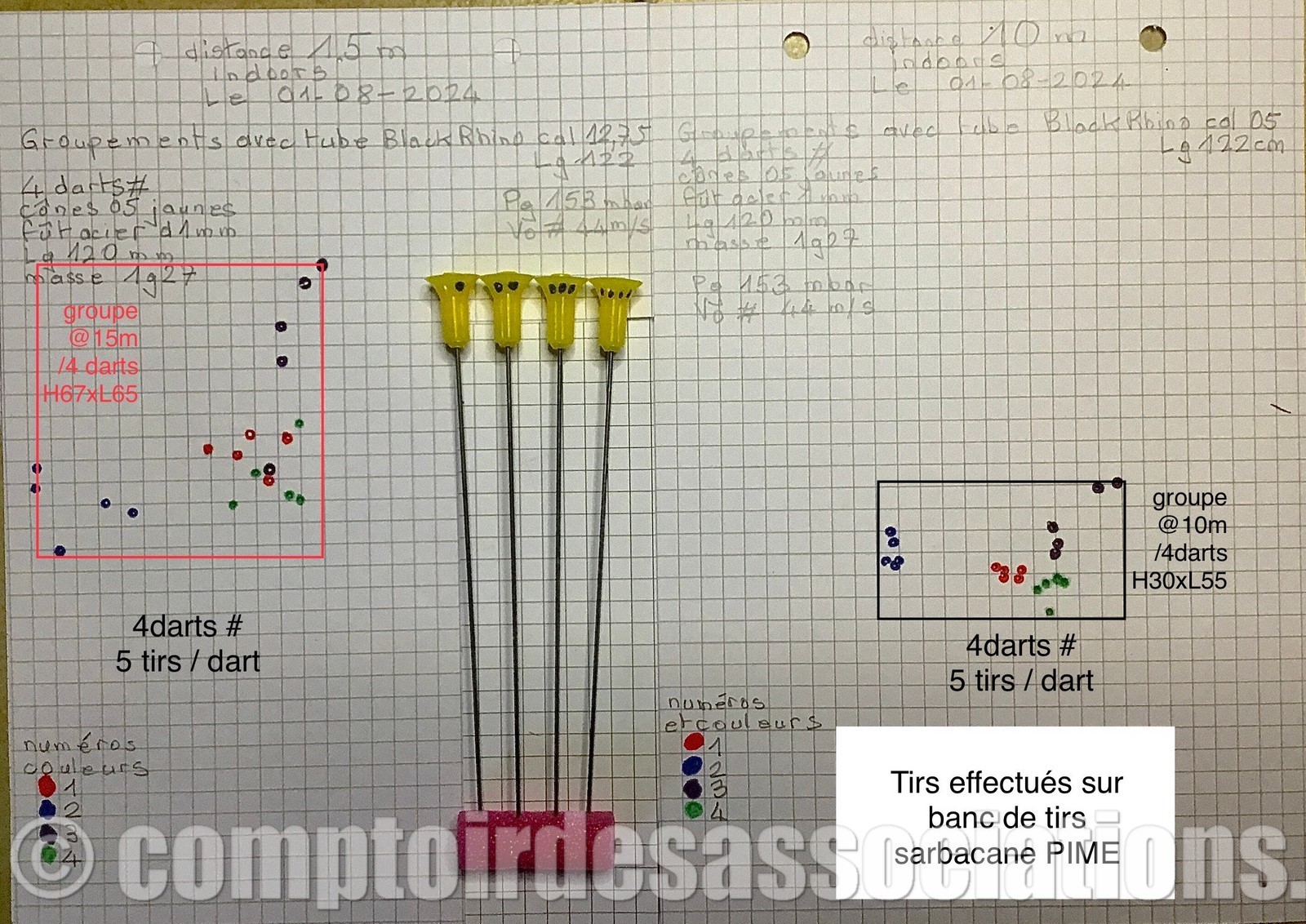

Voici les résultats de mes tests de groupements obtenus à 10 et 15m
Photo 1

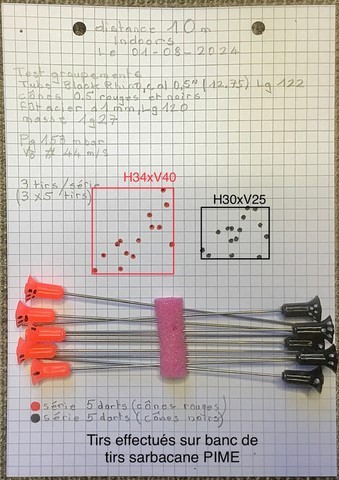

Tests avec les cônes oranges et noirs montés sur aiguilles d1mm
Distance 10m.
Photo 2


MES OBSERVATIONS sur les groupements obtenus avec les darts type aiguille propulsés par les cônes 0.5 »
Pour la distance 10m,
Le groupement individuel de chaque dart est correct , mais malheureusement chaque dart ne plante pas au même endroit , ce qui fait que globalement sur 4 ou 5 darts différents la surface de groupements augmente .
-Pour les darts aiguilles munis de cônes jaunes, la surface de groupements obtenue est de 30x55mm
-Pour les darts aiguilles munis de cônes rouges la surface de groupements obtenue est de 34x40mm
-Enfin ,pour les darts aiguilles munis de cônes noirs ,la surface de groupements obtenue est de 30x25.

Si l’on prend la valeur du plus grand coté des rectangles de groupements,on obtient ainsi pour les cônes jaunes 65mm, pour les cônes rouges 40mm, pour les noirs 30mm.

En considérant que la zone centrale jaune des cibles papier IFA par exemple ont un diamètre de 60mm , on peut raisonnablement en conclure que les performances intrinsèque des groupements des darts à 10m est insuffisante pour les tireurs de haut niveaux à mon avis .

Pour la distance de 15m ,seuls les darts aiguilles munis de cônes jaunes ont fait l’objet de tests de groupement .
Sur une série de 4 darts distincts , on obtient ,
-67mm en vertical et 65mm en horizontal à 15m pour les darts aiguilles munis de cônes jaunes ,
-contre 30mm en vertical et 55mm en horizontal à 10m.

Note
Les valeurs de groupements obtenues ne sont pas à considérer comme absolues. En effet puisque que les prélèvements dans les lots reçus sont faits au hasard sur des nombres limités de cônes 4 et 5 selon les tests , et les probabilités influencent certainement les résultats sur d’aussi petits nombre échantillons.
......

Tests de groupements de darts munis de cônes 0.5 prévus pour fûts de diamètre 2.5mm.

Les cônes testés ,de couleur bleue foncée , sont prévus pour fûts de diamètre 2.5 mm.
Équipés , de fûts carbone plein longueur 200mm ,les darts pèsent 1g90 valeur un peu élevée pour le calibre 0.5 car la vitesse d’éjection obtenue avec la pression de réglage de 154mbar est modeste , aux environ de 40m/s.
(Je prévois des tests ultérieurs avec des fûts moins lourds pour obtenir des masses de darts situés aux alentours de 1g5 , 1g7 afin d’obtenir des vitesses d’éjection plus élevées et donc des trajectoires plus tendues, voir ci après des tests préliminaires pour voir effectués sur une seule flèche).

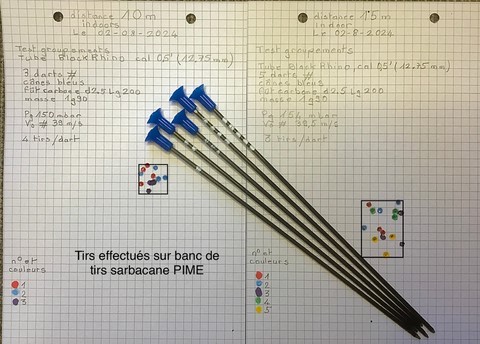

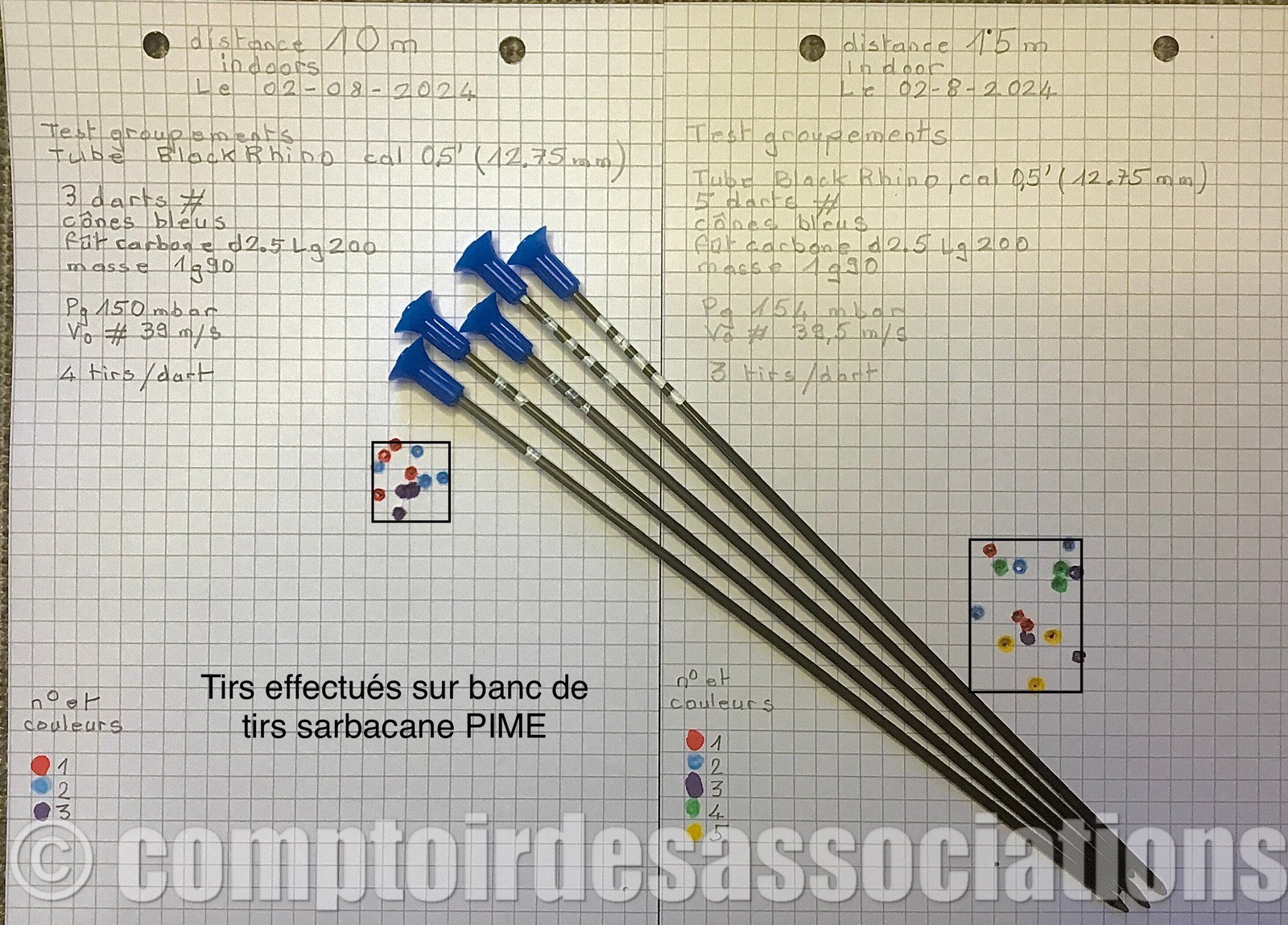

Voici résumés sur la photo annotée des conditions de tests ci dessous , les groupements obtenus à 10 et 15m pour une série de 5 darts de 1g90.
Photo 3

OBSERVATIONS sur les groupements obtenus avec des darts équipés de cônes bleus montés sur fûts carbone pleins d2.5 Lg 200mm.
Globalement, on constate immédiatement que les performances de groupements sont bien meilleures que ceux obtenus avec le même type de cônes montés sur aiguilles acier d1mm Lg120 reçus avec les cônes 05 ,beaucoup plus légères, que ce soit à 10 et 15m.
Ainsi ,le groupement obtenu à 10 m est dans la plus grande dimension de
17mm et de 35mm à 15m.
Ces bonnes performances obtenues sont compatibles pour les tireurs de haut niveau.

.....

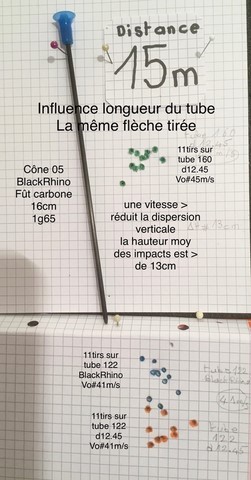

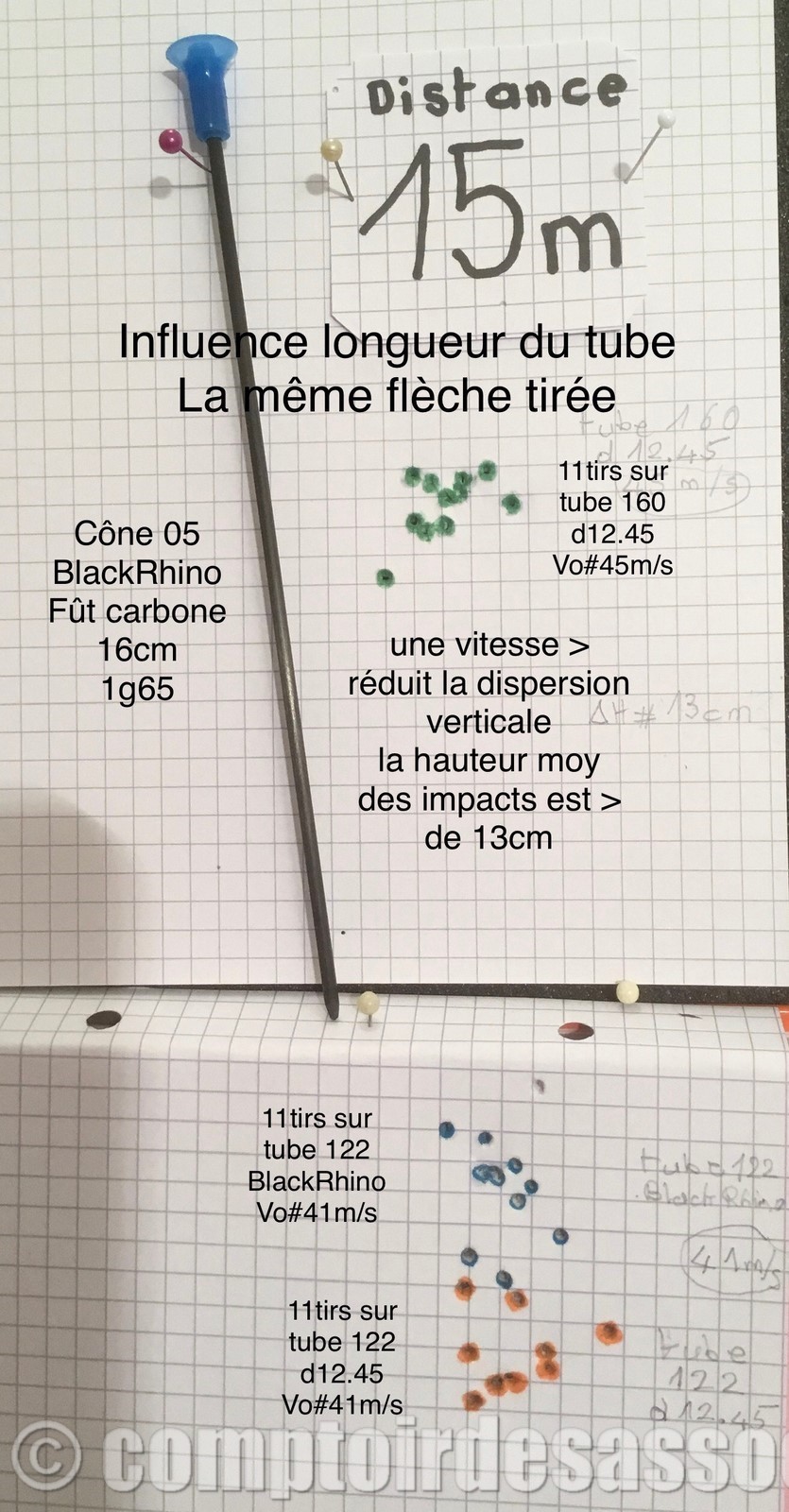

Test à 15m en réduisant la longueur du fût carbone plein pour voir rapidement l’effet de la réduction de la masse sur une seule flèche par manque de fûts disponibles .
Tests effectués pour 2 longueurs de tube 122 et 160cm.
Ce test peut être utile pour argumenter auprès de BlackRhino sur l’intérêt de produire des tubes de 160cm, lorsque les tests seront réalisés sur des séries de 5 flèches de même constitution.
Photo 4


OBSERVATIONS provisoires sur le test d’une seule flèche.
La réduction de longueur du fût carbone de 3cm réduit la masse d’environ 0.25g.
Pour la même pression de souffle , une augmentation de la longueur du tube de 40cm augmente donc la vitesse d’éjection qui passe de 41m/s pour les tubes de 122, à 45m/s pour le tube de 160cm.
La dispersion verticale ( avec la flèche utilisée) est réduite d’un facteur 2 , tandis que la dispersion latérale reste inchangée.
Ce test devra être réalisé sur une série de 5 flèches de même constitution pour confirmation et plus de validité.

.....

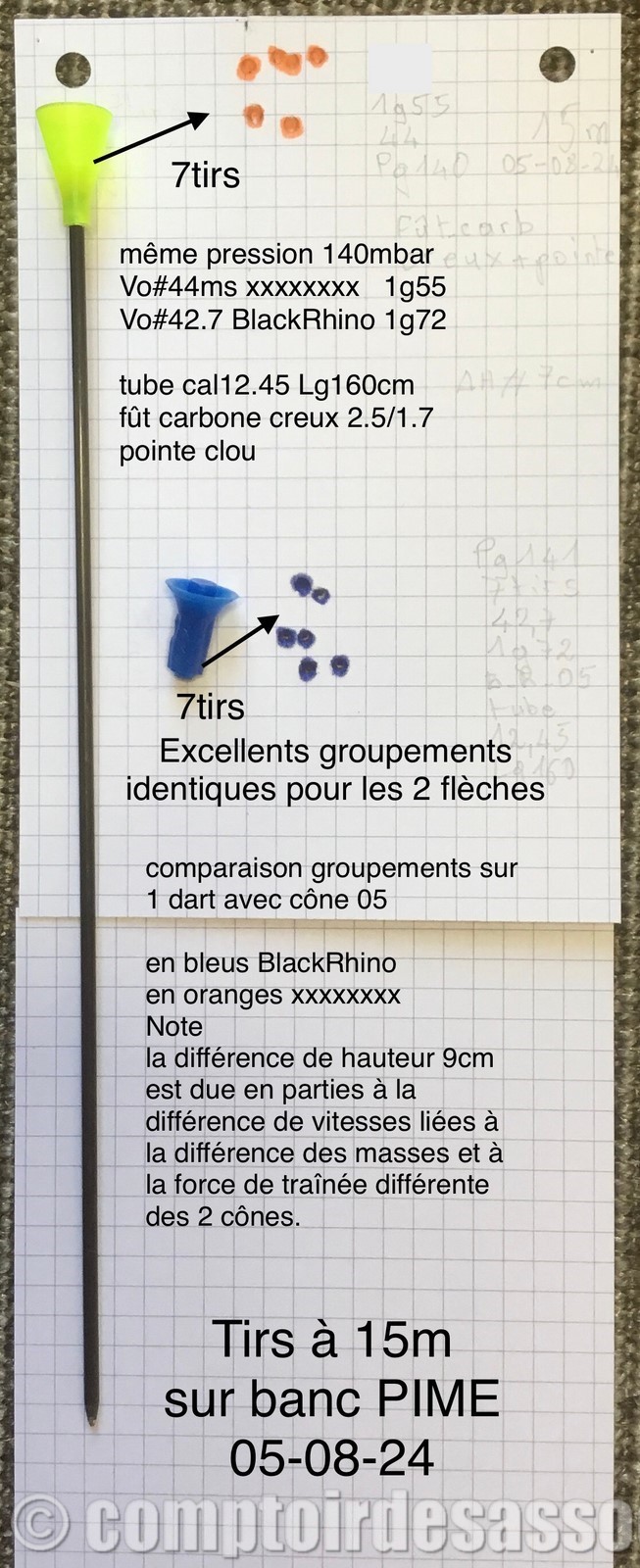

Autre test sur une seule flèche avec un fût carbone creux + pointe intégrée rajoutée pour étude de l’effet de la réduction de la masse des flèches inférieure à 1g90 pour les tirs en calibre 05 .
Photo 5


La flèche équipée du cône xxxxxx est plus légère , car le cône est plus léger que le cône BlackRhino de même calibre 05.
Les mesures de traînée aérodynamiques sont à faire pour compléter les observations.

Pour une meilleure comparaison avec les fûts carbone creux plus légers, il faudrait refaire le test avec la même pression de 150mbar.(ce que j’aurai dû réaliser au départ, sachant que cela aura une influence sur les vitesses d’éjection donc sur les différences de hauteurs d’impacts et peut-être aussi sur les groupements.
Mais aussi et surtout refaire le test sur des séries de 5 flèches de même constitution pour plus de confiance sur les valeurs de groupements obtenues et sur les premières observations faites.

.....
Concernant la confidentialité de mes tests.
J’ai pour étique de ne pas publier des tests comparatifs de matériels qui me sont confiés pour évaluations.
Si mes tests concernent seulement une marque ou un distributeur , je demande la permission au demandeur des tests de publier soit sur le web soit sur fssa ( à mon grand regret le site fssa est de moins en moins consulté ).
Bien entendu si le demandeur de tests veut publier des résultats concernant son matériel , il est libre de le faire soit tel que je les ai rédigés ou bien je peux apporter des modifications de forme pour une meilleure présentation ou corriger les erreurs que j’aurai pu commettre.

Compte rendu rédigé le 05-08-2024 par PIerre MEurice alias PIME.
