Tests de groupement 0.40

Révision 1 du 15 sept 2024
Tests de groupements sans les photos 1 à 10 sur 1 série de darts de marque Maximal et une série de darts propulsés par des cônes Terminator/Predator à 10 et 15m

Pour ceux qui veulent aller droit au but, voici un résumé qui fait office de conclusion.

RÉSUMÉ des TESTS de GROUPEMENTS EFFECTUÉS sur mon BANC de TIRS décrits dans le présent compte rendu.
Concernant les flèches à cônes de la marque Maximal
Les flèches tirées avec les aiguilles en inox de longueur 76mm fournies avec les cônes se plantent assez souvent obliquement et ont un groupement médiocre à 10m.
Les aiguilles inox fournies se tordent facilement.
Des aiguilles plus longues en acier trempé empruntées à d’autres marques corrigent les 2 problèmes décrits précédemment et procurent aux flèches de bons groupements à 10 et 15m.

Concernant les flèches munies de cônes de marque Terminator/ Predator
Les flèches munies d’aiguille en acier trempé de longueur 120mm ont un bon groupement à 10m et 15m , proches  des flèches munis de cônes Maximal .
Mais les flèches munies d’aiguilles en acier trempé de longueur réduite à 100mm voient leur groupement se dégrader fortement à la distance de 15m par rapport aux flèches munies du même fût mais avec cône Maximal

Tests de groupements sans les photos 1 à 10 sur 1 série de darts de marque Maximal et une série de darts propulsés par des cônes Terminator/Predator à 10 et 15m

De très nombreux sarbatains débutent le tir à la sarbacane sportive en calibre 04 pouce (soit 10.4mm) de prix très modéré et facilement disponibles dans le commerce.
Aussi il est très important d’évaluer les performances de précision de ces matériels.
Les cônes de marque Maximal calibre 04 sont pris dans un lot de 100 darts BGA-MA-QT328 fourni par le comptoir des associations.

Qualité de fabrication
Aucun cône ne présente de défaut d’aspect externe, ni de bavure de moulage.
Ce n’était pas le cas lors des observations et critiques antérieures décrites par plusieurs intervenants sur le site fssa .fr datant de 2016.
Pour information voici le titre des tests relatés très complets à lire le forum général du blog fssa.fr (aucune inscription n’est nécessaire pour une simple lecture).
Titre du sujet à lire ou relire
« Évaluation technique cônes plastic 04 (*)Lun 11 Avr 2016 - 09:34:25 »

Contrôle du voilage des cônes
J’ai monté les 100 cônes un par un sur une aiguille bien rectiligne.
Quelques cônes présentent un voilage visible mais pas prohibitif, en ce sens qu’il pourrait être utilisés à faibles distances ou hors compétition par précaution. (C’est subjectif, mais comment être certain à moins de tester une série de darts à cônes corrects et une série avec cônes voilés …).
Liste des cônes contrôlés voilés, sur 100 au total.
7 cônes jaunes
4 cônes verts
2 cônes rouges
2 cônes bleu foncé

Contrôle de la rectitude des aiguilles inox fournies dans le lot de 100
Parmi les 100 aiguilles contrôlées une par une j’ai trouvé 7 aiguilles inox légèrement courbées avant usage.
Remarque importante, l’inox utilisé pour les aiguilles conserve très facilement une déformation permanente sous une assez faible contrainte de flexion.
Lorsque la flèche plante obliquement (10 à 20% des tirs), certaines aiguilles conservent une courbure plus ou moins visible.
Sur 10 flèches tirées 5 fois chacune lors de mes tests de groupements décrits plus loin, une aiguille s’est beaucoup courbée et devenue inutilisable lors du test n2 (voir photo plus loin).
Avant chaque test, le coulissement sans frottement des darts est vérifié avec le tube de 122 calibre 04 de marque Predator/Terminator utilisé pour réaliser les tests de groupements.
Certains cônes présentaient un léger frottement, ils ont été retouchés par du papier abrasif grade 600 enroulé pour former un tube abrasif.

RÉSULTATS DES TESTS DE GROUPEMENTS RÉALISÉS

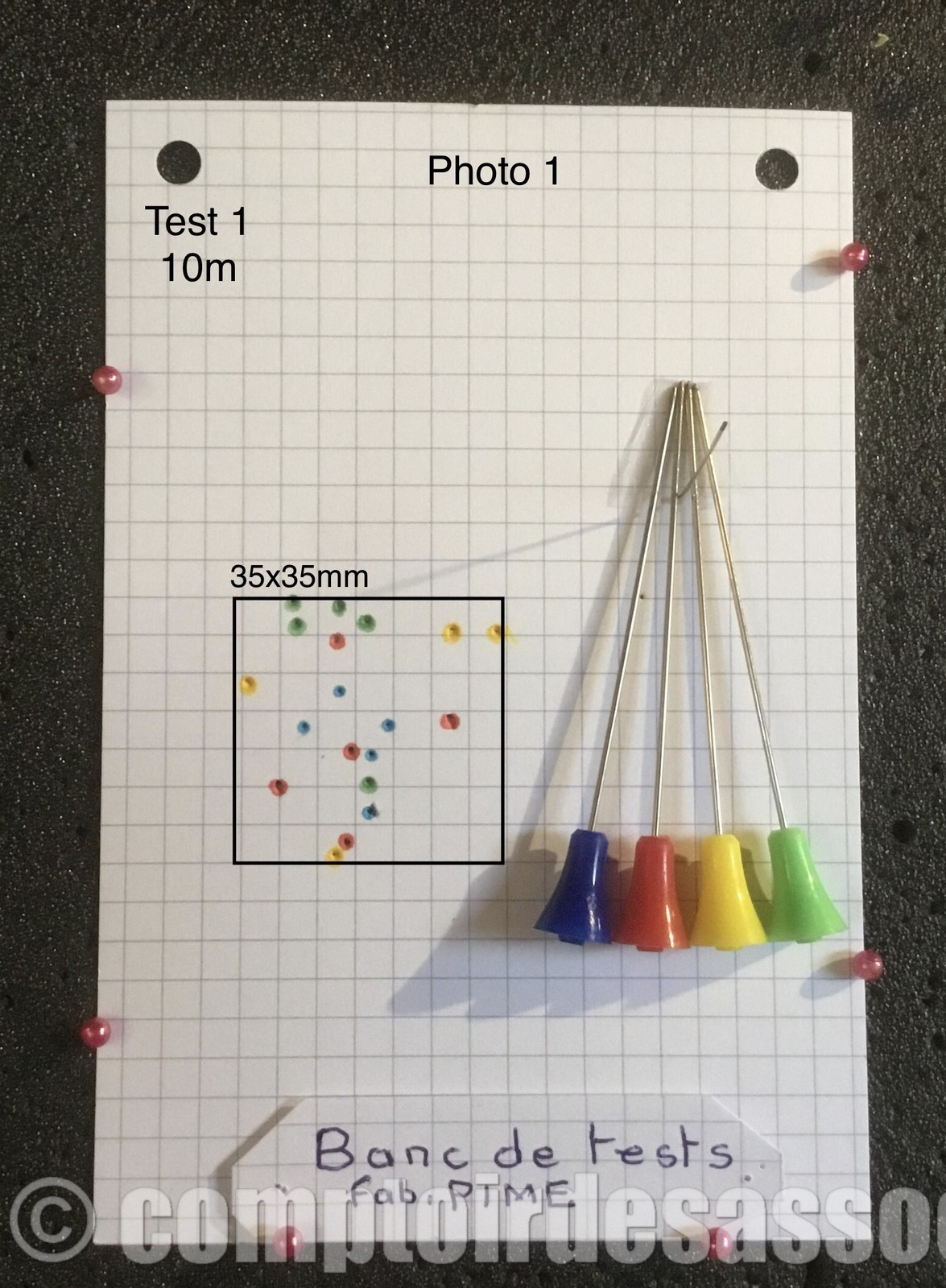

Test 1 sur flèches Maximal
Distance 10m
Pression 145mbar
Tube calibre 04 Predator Longueur 122cm
Vitesses 45m/s
4 darts cônes 4 couleurs différentes
fût inox d 0.98mm Lg 76mm
masse moyenne d’un cône Maximal 0g36
masse total d’une flèche 0g86
4x5 tirs au total

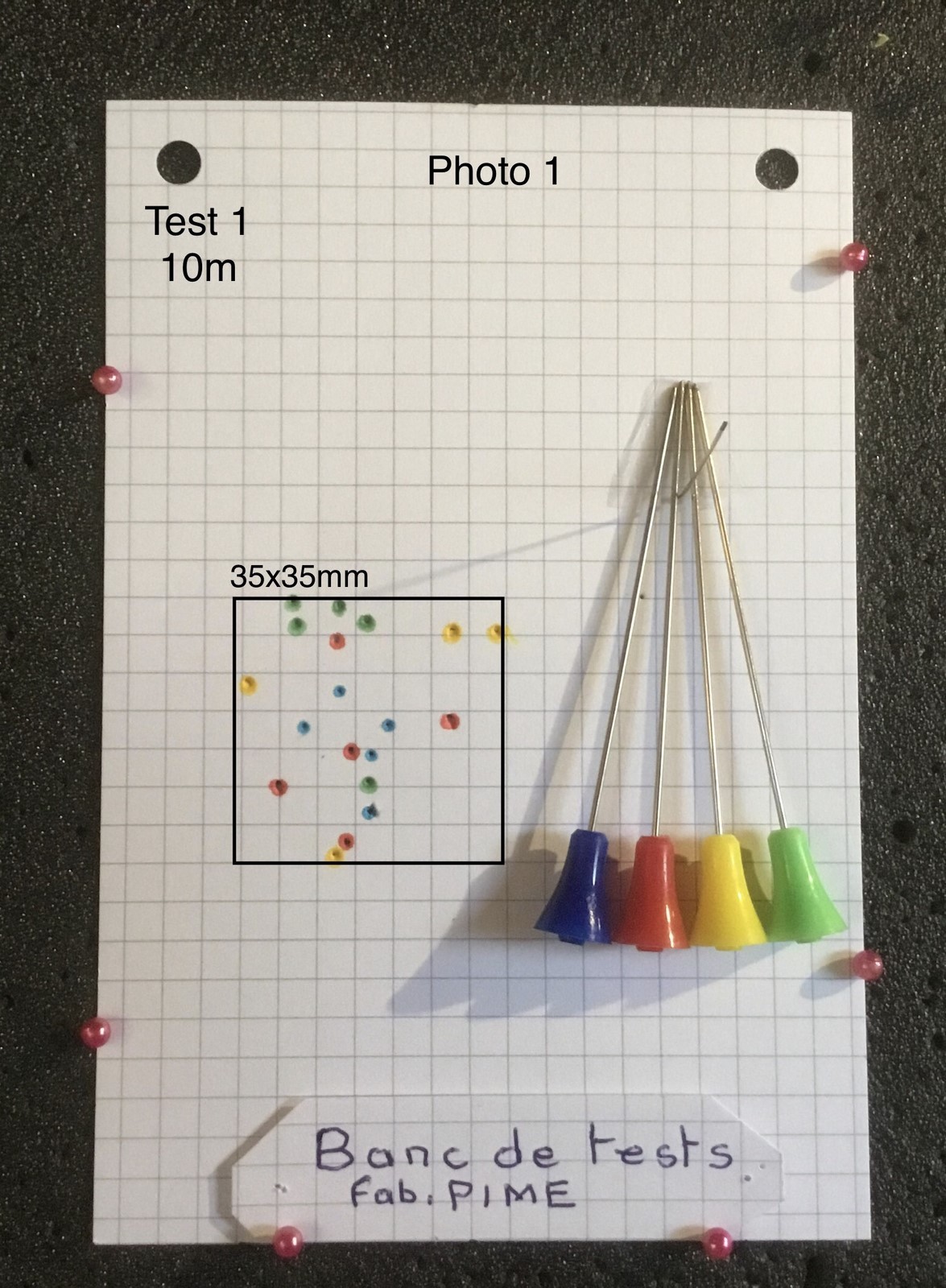

Voir photo 1
OBSERVATIONS sur test n1
Le groupement à 10m (35x35mm) d’une série de 4 darts équipés de cônes de couleurs différentes est insuffisant pour les tireurs de bons niveaux à mon avis personnel.
Rappel la zone 7 centrale de la cible IFA trizones circulaire a un diamètre de D60mm.

Test 2 sur flèches Maximal
(Pour voir si une couleur unique de cônes améliore le groupement)
4 darts cônes de même couleur bleue
fût inox d 0.98mm Lg 76mm
masse moyenne d’un cône Maximal 0g36
masse totale d’une flèche 0g86
4x5 tirs au total

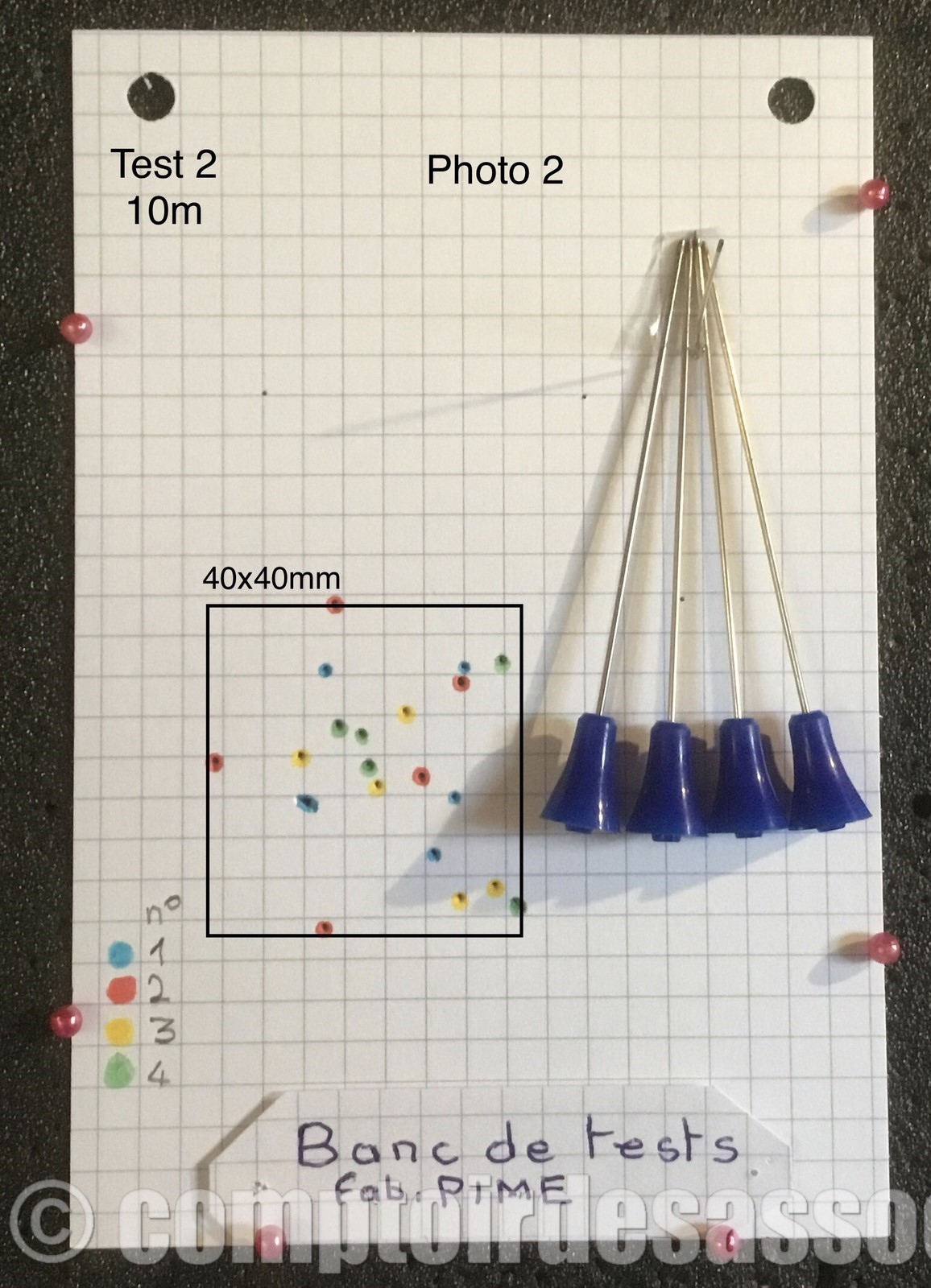

Voir photo 2
OBSERVATIONS sur tes n2
La couleur bleue de cônes a été choisie car dans le test 1, elle donnait un des meilleurs groupements.
Une série de 4 darts de même couleur de cônes (bleue) n’améliore pas le groupement global.

Incidents à signaler, mise en évidence du manque de rigidité des fûts inox
Assez fréquemment (1 tir sur 5 ou 10 environ), les darts se plantent en cible obliquement.
Dans le pire des cas, cela peut produire une courbure permanente du fût du fait que la matière des fûts en inox manque de rigidité.

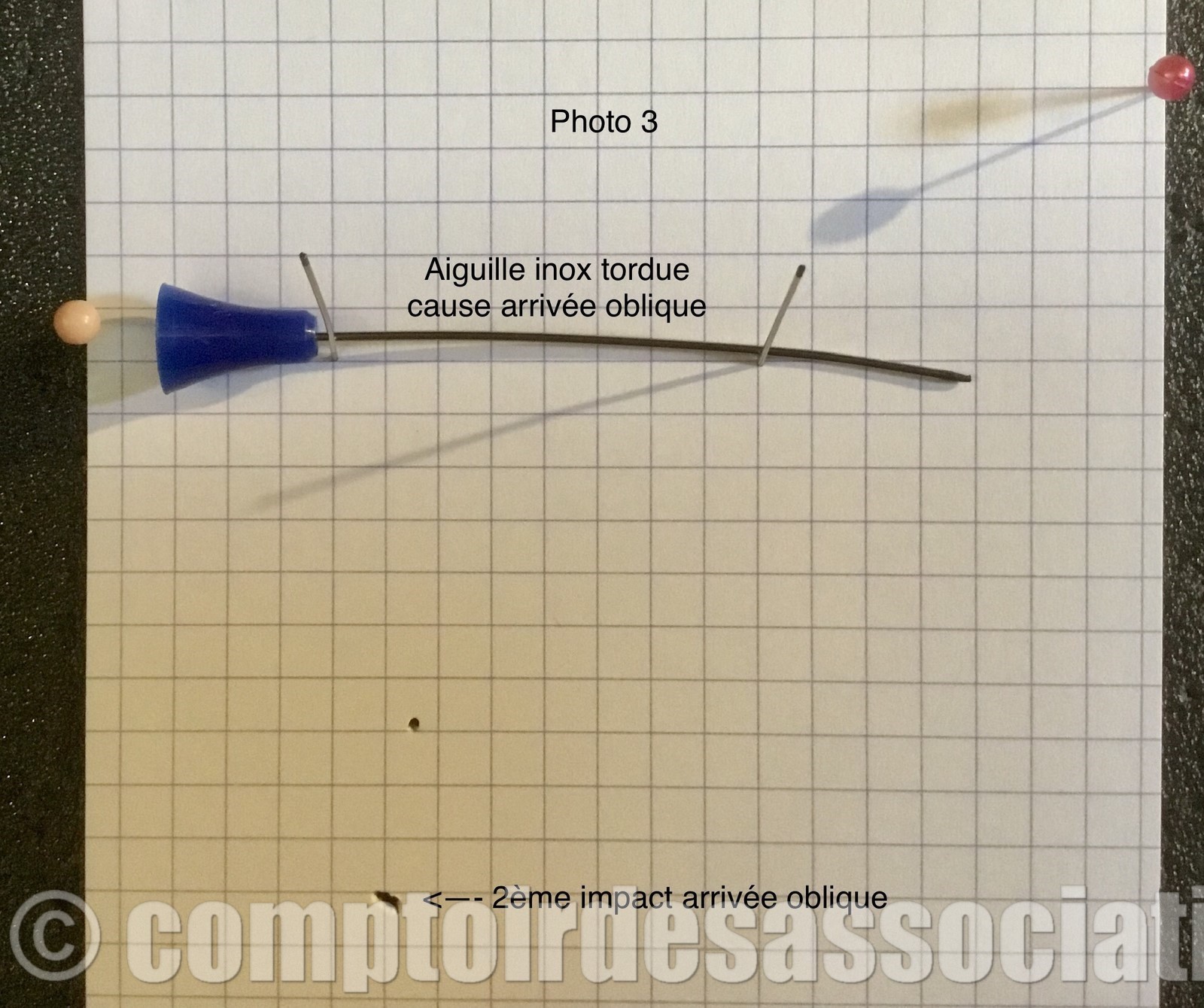

Voici l’exemple rencontré une fois sur les 20 tirs au total effectués lors du début du second tir du dart n1.
Le test 2 a été poursuivi en changeant le dart n1 (cône et fût).

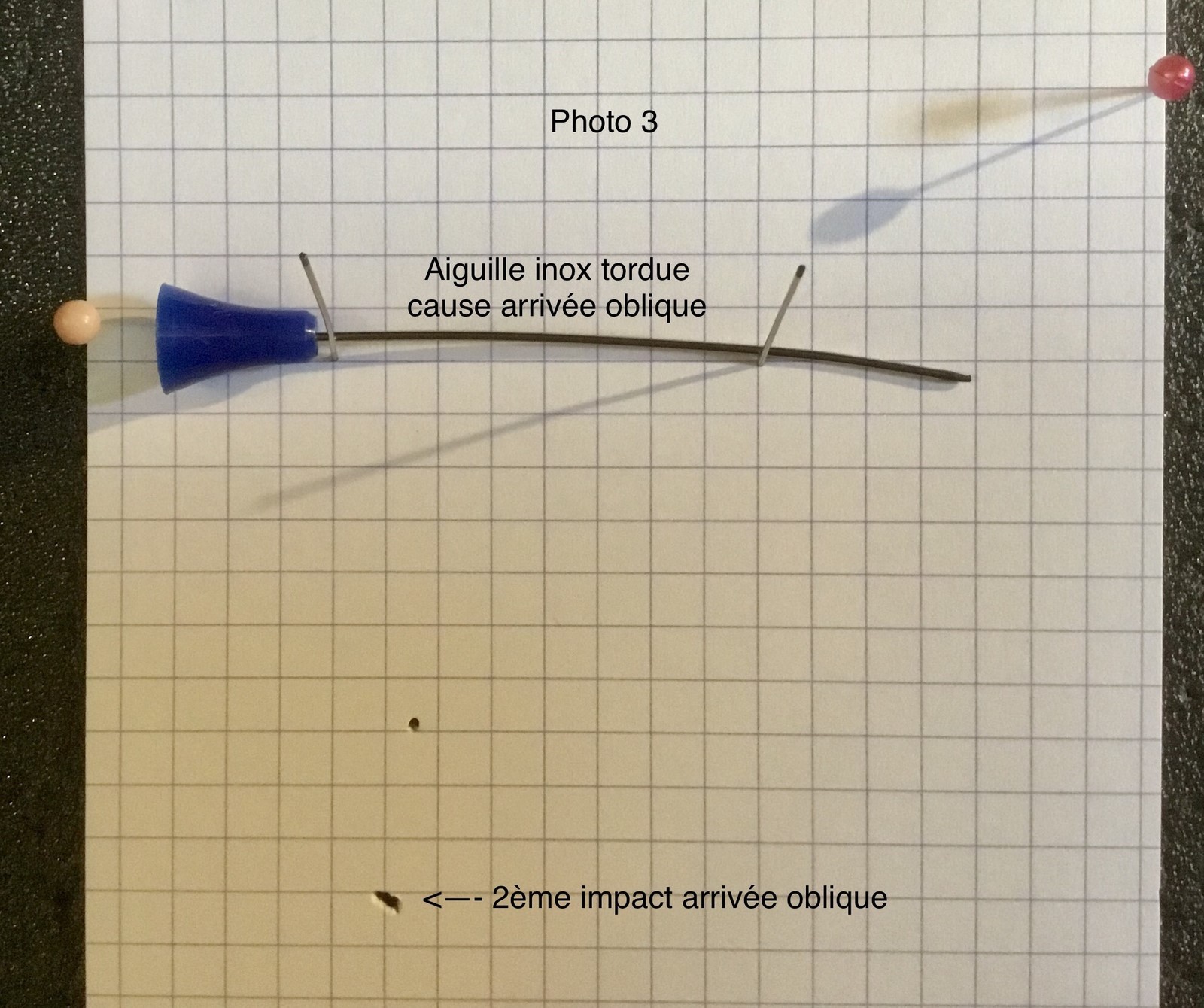

Voir photo 3

OBSERVATIONS globales sur les groupements des tests 1 et 2.
Le groupement à 10m sur deux séries de 4 darts équipés de cônes Maximal de couleurs différentes montés sur les aiguilles inox livrées est insuffisant pour les tireurs de bons niveaux à mon avis personnel.
En effet, les groupements obtenus à 10m avec une pression de mon banc de tirs réglé à 145mbar (départ de flèches de 45m/s) occupent une surface de 4x4cm.
(Rappel la zone 7 centrale de la cible IFA trizones circulaire a un diamètre de D60mm).
Compte tenu, de cette performance de groupements mitigée, des plantages obliques en cible se produisant un peu trop fréquemment ET du manque de rigidité des aiguilles inox livrées dans la boîte de 100 darts Maximal, j’ai poursuivi les tests par curiosité avec des aiguilles plus longues 120 puis 100mm au lieu de 76mm plus rigides en acier trempé.

Test 3 avec cône Maximal ET aiguille plus longue , 120mm, en acier trempé plus rigide que l’inox
Distance 10m
Pression 145mbar
Tube calibre 04 Predator Longueur 122cm
Vitesses 40m/s
4 darts équipés de cônes Maximal 4 couleurs identiques (verte).
Fût acier trempé d1.04mm Lg 120mm de mon stock de marque non déterminée.
masse moyenne d’un cône Maximal 0g36
masse totale 1g21
4x5 tirs au total

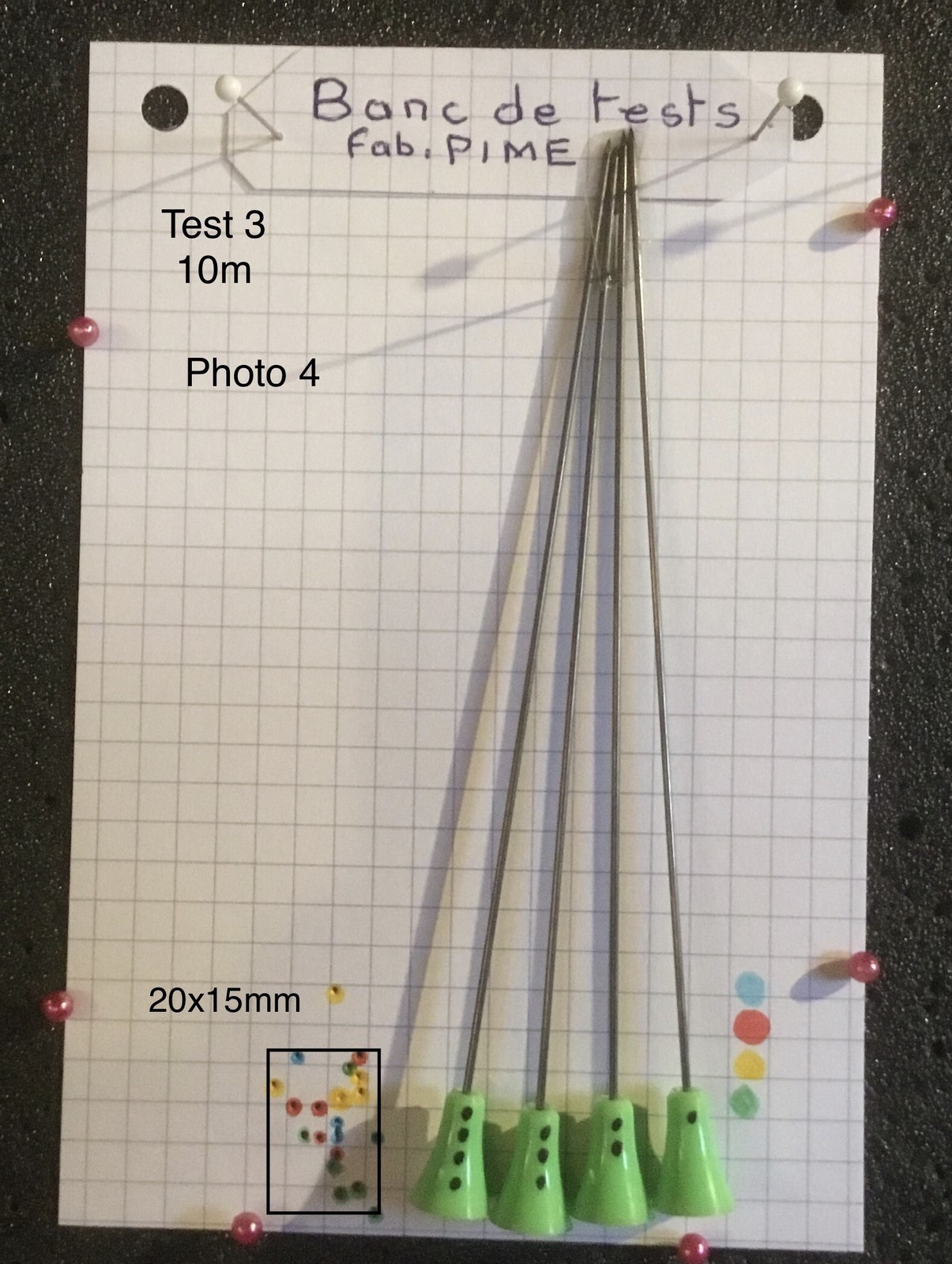

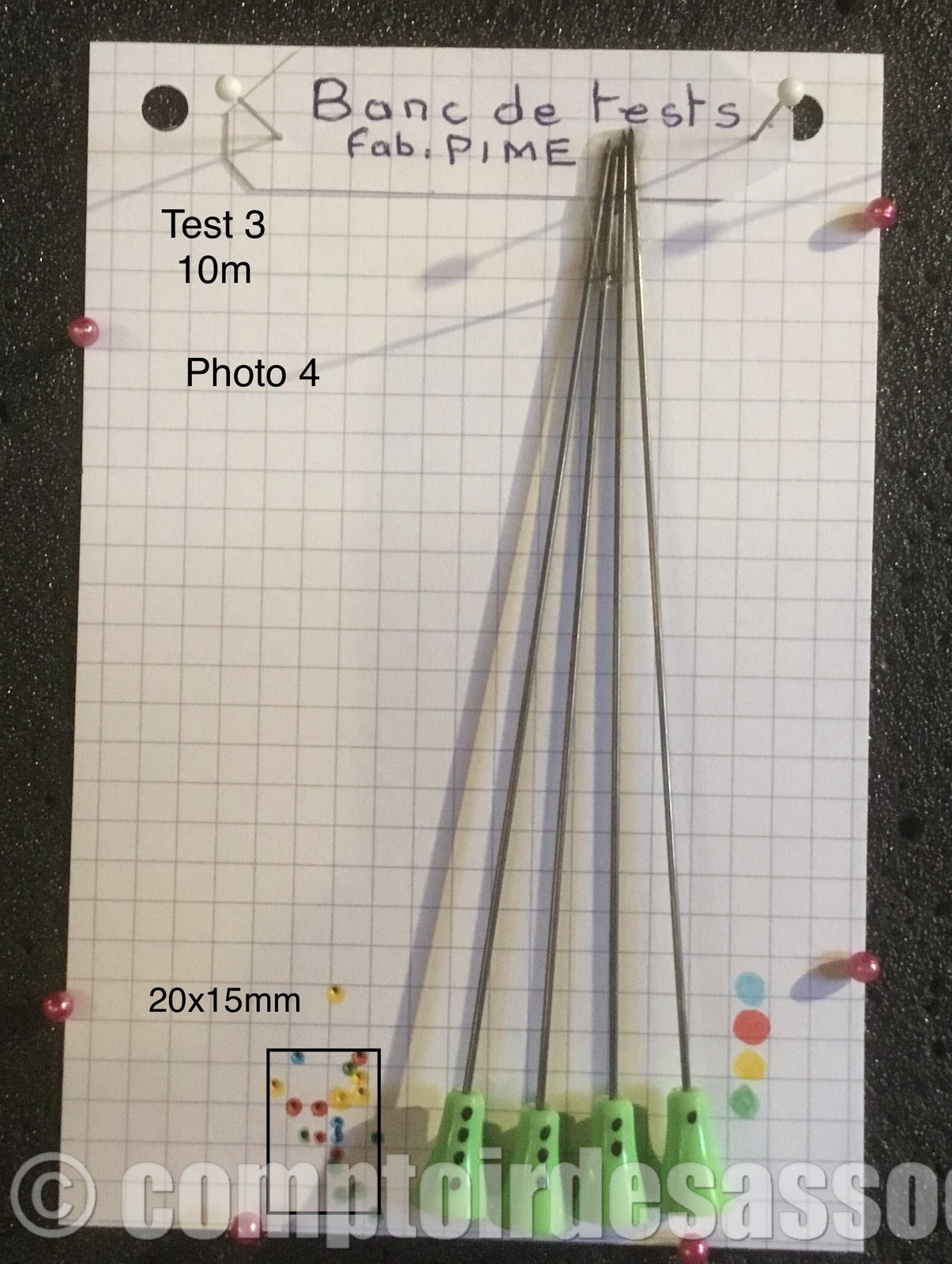

Voir photo 4

OBSERVATIONS sur test n3
Groupements améliorés.
Pour ce test n3, la position de la cible quadrillée est identique à celle des tests n1 et n2 précédents afin de déterminer la perte de hauteur moyenne des impacts due à une vitesse de départ de flèches diminuée 40.1 vs 44.5 m/s puisque les flèches sont plus lourdes (1g21 vs 0g86), la pression de soufflage étant maintenue identiques pour les 3 tests à 145mbar.
La chute de hauteur moyenne des impacts est de 55mm par rapport aux tests n1 et n2.
La surface de groupements obtenue est très nettement réduite et passe à 20x15mm (en ne prenant pas en considération un impact jugé scélérat sur les 20 tirs) vs 35x35mm et 40x40mm obtenus précédemment et convient bien dans ce cas, à mon avis, aux tireurs de hauts niveaux à 10m salle.
Toutes les flèches plantent bien perpendiculaires à la cible.
J’ai poursuivi les tests avec des aiguilles en acier trempé plus courtes (100mm) pour voir si la surface de groupements change et jusqu’à quel point.

Test n4 effectué avec des fûts acier rigide d1mm Lg 100mm très couramment utilisée de masse intermédiaire (1g04) située entre 0g86 et 1g21 empruntés à une autre marque.

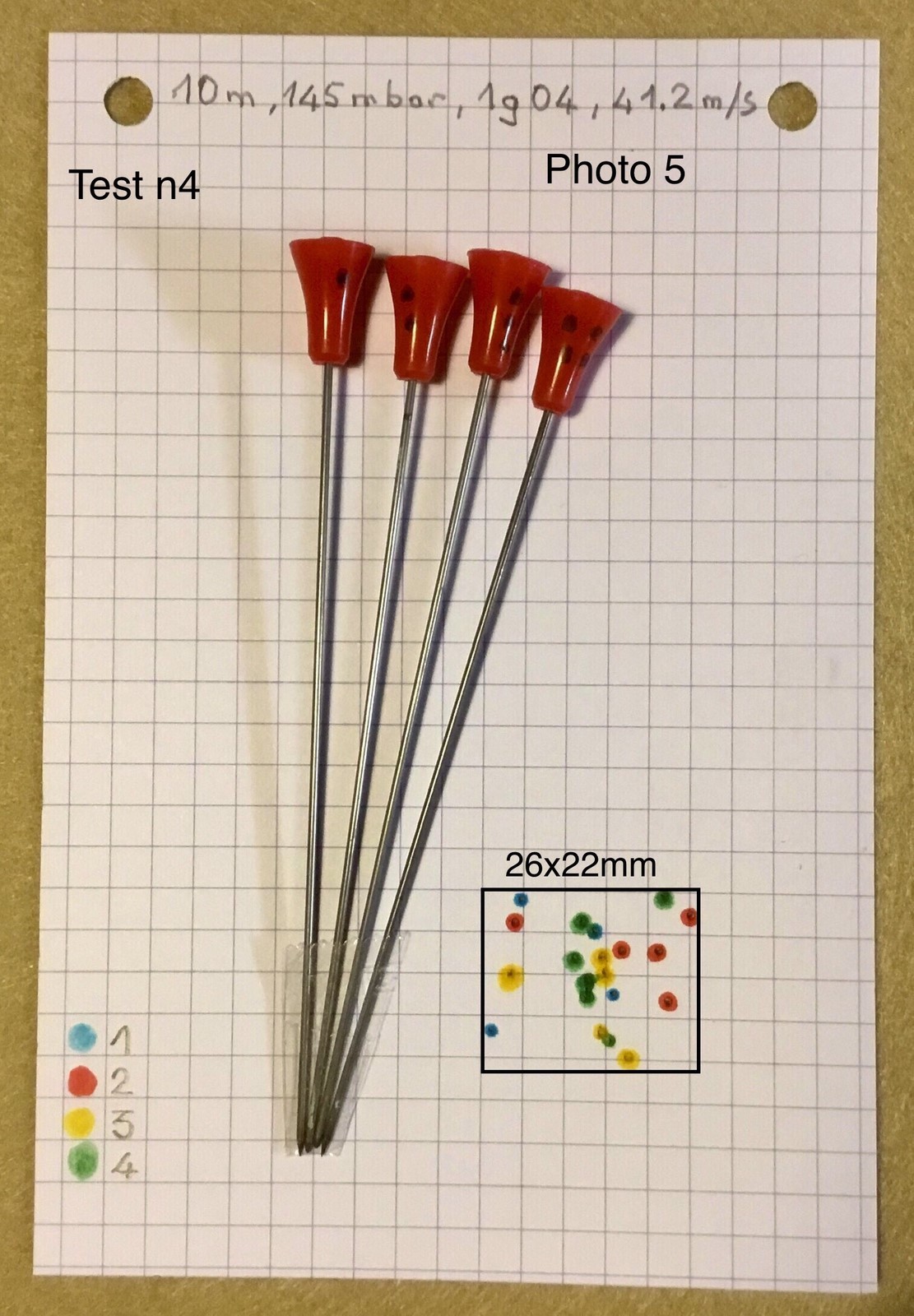

Test 4 cône Maximal avec aiguilles d1 Lg100mm en acier rigide
Distance 10m
Pression 145mbar
Tube calibre 04 Predator Longueur 122cm
Vitesses 41.2/s
4 darts équipés de cônes Maximal de couleur rouge cette fois.
Fût acier d1. Lg 100mm en acier trempé d’une autre marque.
masse moyenne d’un cône Maximal 0g36
masse flèche 1g04
4x5 tirs au total

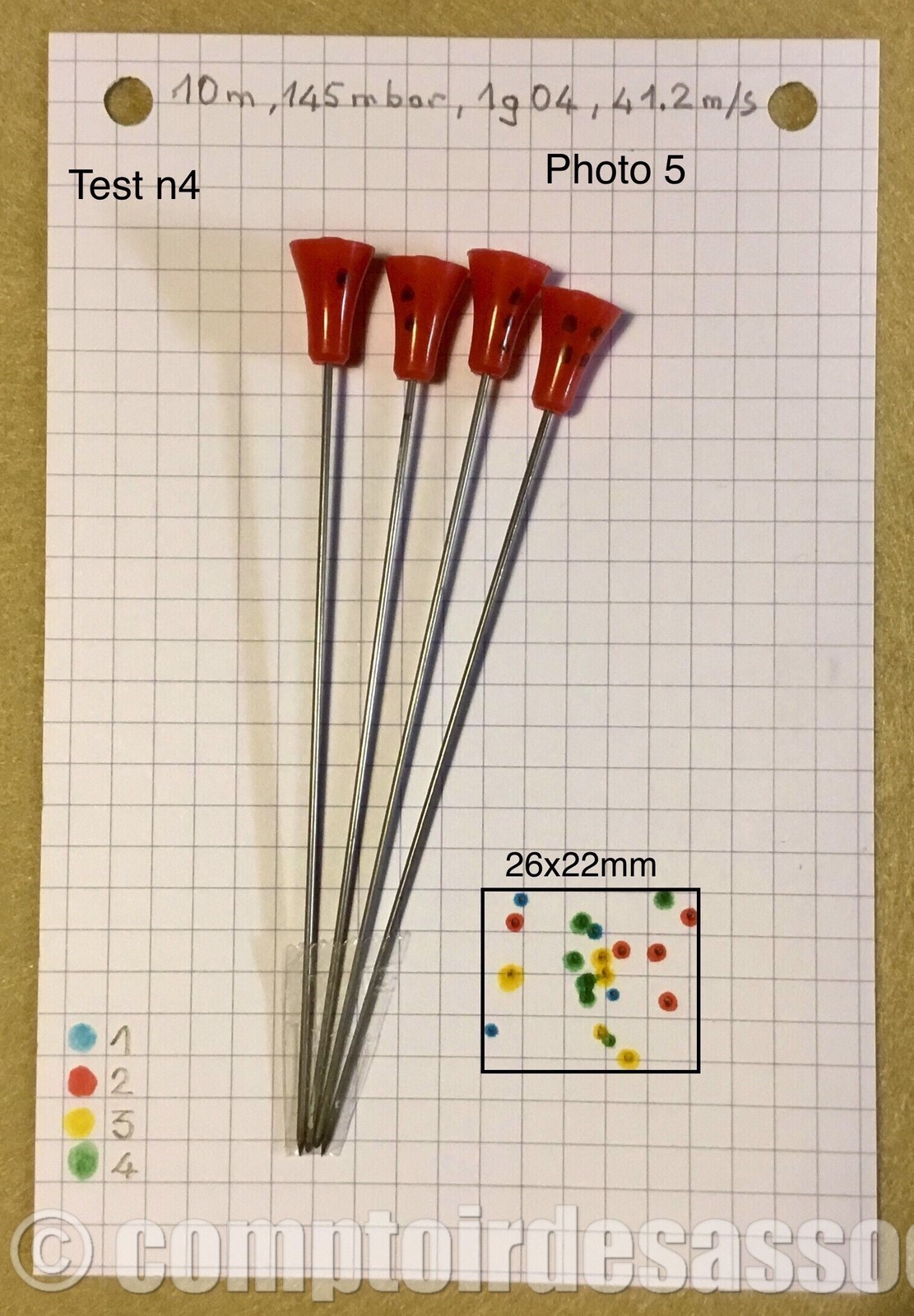

Voir photo 5

OBSERVATIONS sur test n4
La surface de groupements obtenue avec une série de flèches équipées d’aiguilles de 100mm est de 26x22 mm et est en légère augmentation donc par rapport à celle obtenue avec des aiguilles plus longues de 120mm.
Toutes les flèches plantent bien perpendiculaires à la cible.
Cette performance de groupements convient aussi dans ce cas aux tireurs de bons niveaux à 10m salle à mon avis.
Comparaisons des hauteurs moyennes et des surfaces de groupements à 10m (résumés des tests n2 , n3 et n4 )
J’ai annoté le changement matériel important (la longueur des aiguilles) et matérialisé la hauteur moyenne des groupements par des lignes horizontales de couleur mauve.

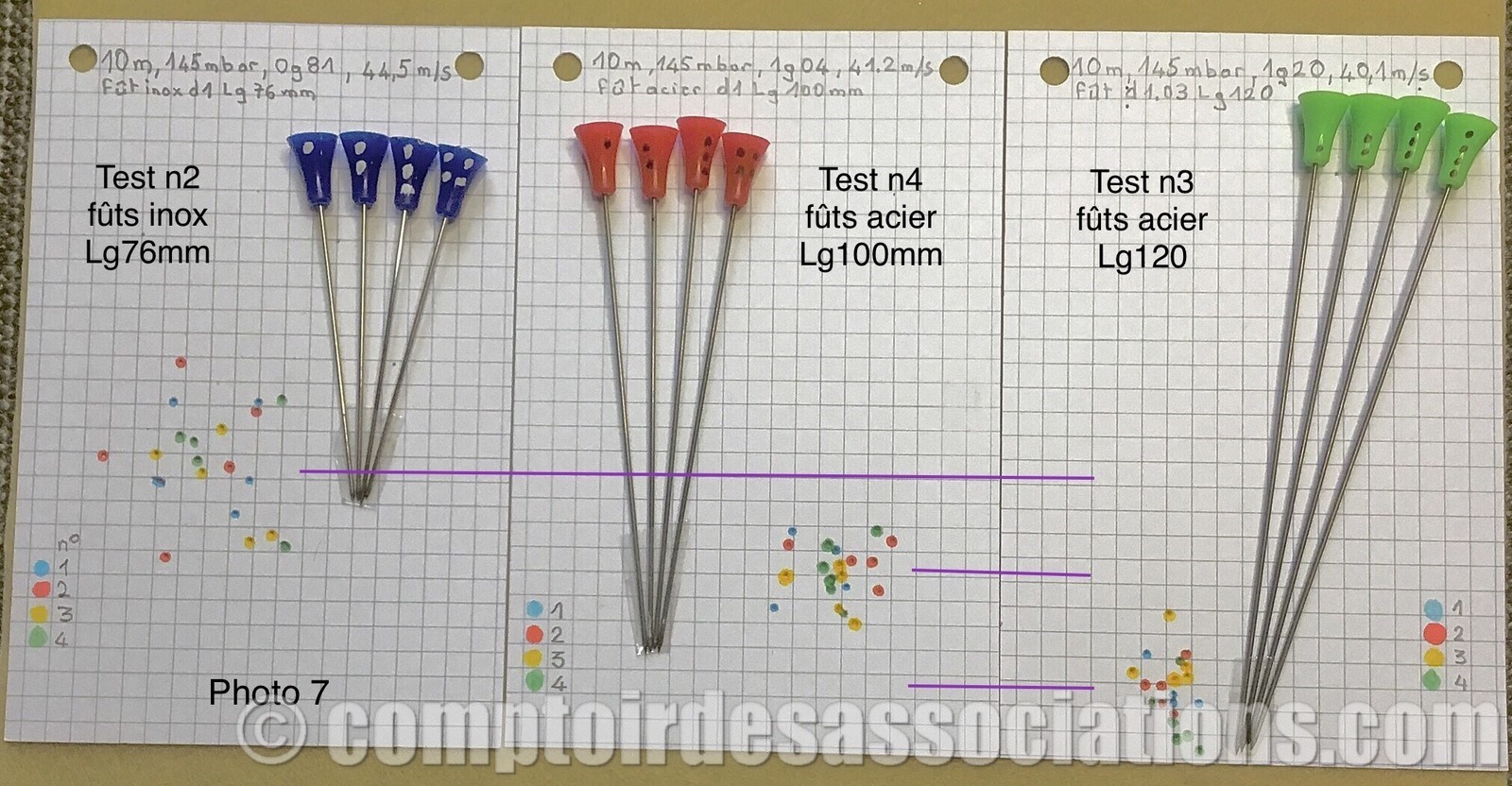

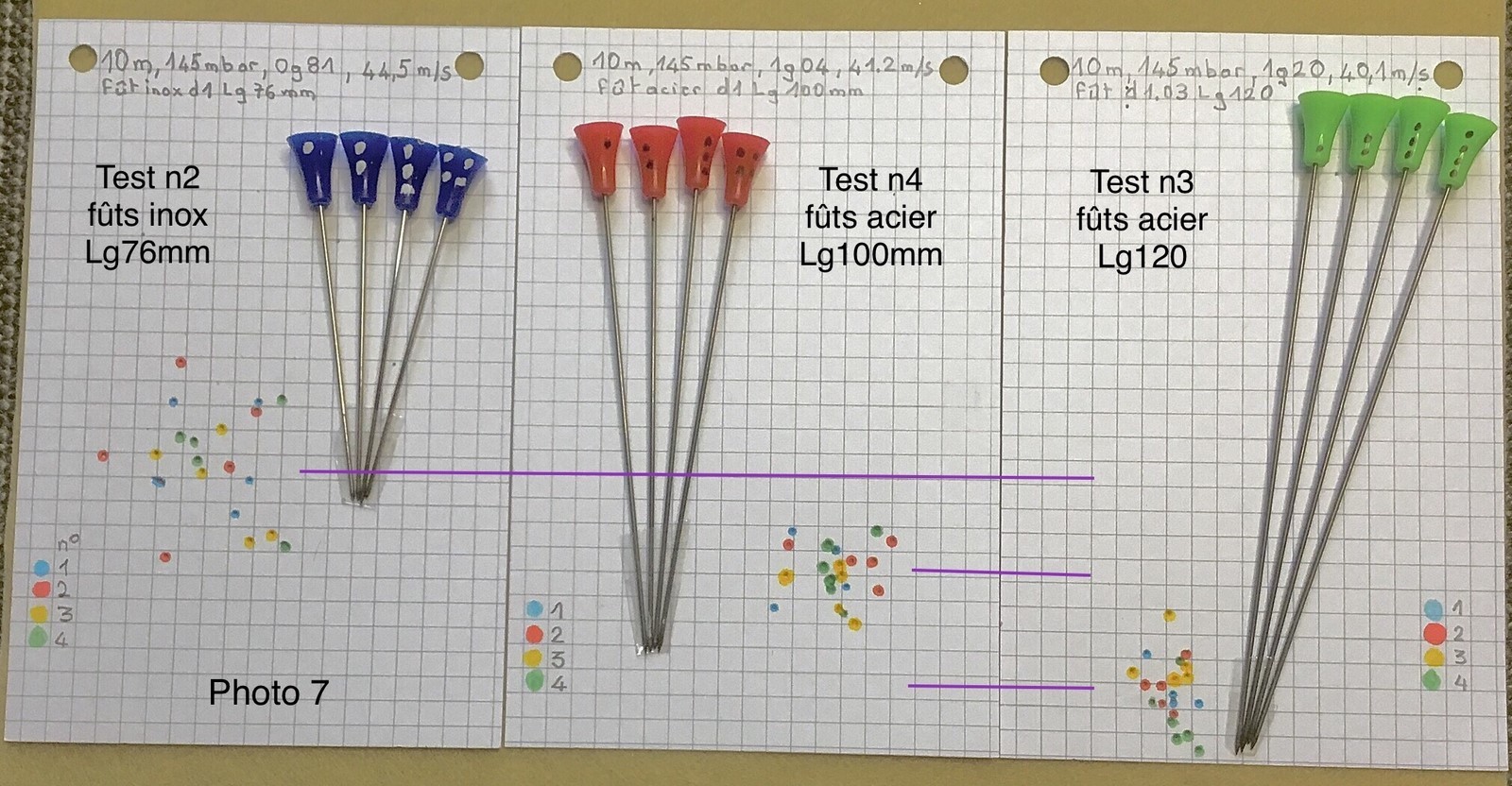

Voir photo 7 Photo regroupant les tests réalisés avec cônes propulseurs Maximal

OBSERVATIONS GÉNÉRALES sur tests n2 à n4
Avec des séries de flèches équipées du même type de cône Maximal
-Pour une même pression de soufflage, les vitesses d’éjection baissent en fonction de l’augmentation de la masse des darts et de la longueur des fûts acier rigide de même diamètre. (C’est purement physique en l’absence de frottement)
 -La baisse de vitesse d’éjection a pour conséquence une baisse de la hauteur moyenne des impacts repérée par les lignes mauves.
-Les surfaces de groupements se réduisent lorsque les longueurs des aiguilles de même diamètre augmentent.
Si dans les conditions du test n3 réalisé avec les darts aiguilles en acier trempé de 120mm on écarte un impact (jaune) scélérat sur les 20 tirés, alors le groupement obtenu est le meilleur avec une baisse de hauteur moyenne des impacts à mon avis acceptable à 10m.
Le choix de l’utilisation d’aiguilles de 100mm donnant (dans les conditions des tests) une surface de groupements d’environ 26x22mm à distance 10m et une chute plus modérée de la hauteur des groupements est un bon compromis.


Tests avec des cônes propulseurs de calibre 04 de marque Terminator/Predator livré par le comptoir des associations en pochette de 25.

Qualité de fabrication
Aucun cône ne présente de défaut d’aspect externe, ni de bavure de moulage.
Les cônes utilisés coulissent sans frottement dans le tube longueur 122 de marque Terminator/Predator utilisé.

RÉSULTATS des Tests de groupements réalisés dans les mêmes conditions que pour les darts propulsés par des cônes de marque Maximal.

Test 5 avec aiguille d1 Lg100mm en acier rigide
IMPORTANT
La bonne concentricité des cônes montés sur les aiguilles est toujours vérifiée avant les essais
Distance 10m
Pression 145mbar
Tube calibre 04 Predator Longueur 122cm
Vitesses 43.5 m/s
4 darts cônes couleur noire tirée du lot Predator
Masse d’un cône noir 0g24 (plus léger qu’un cône Maximal 0g36)
Fût acier trempé d1. Lg 100mm rigide
masse flèche 0g91
4x5 tirs au total

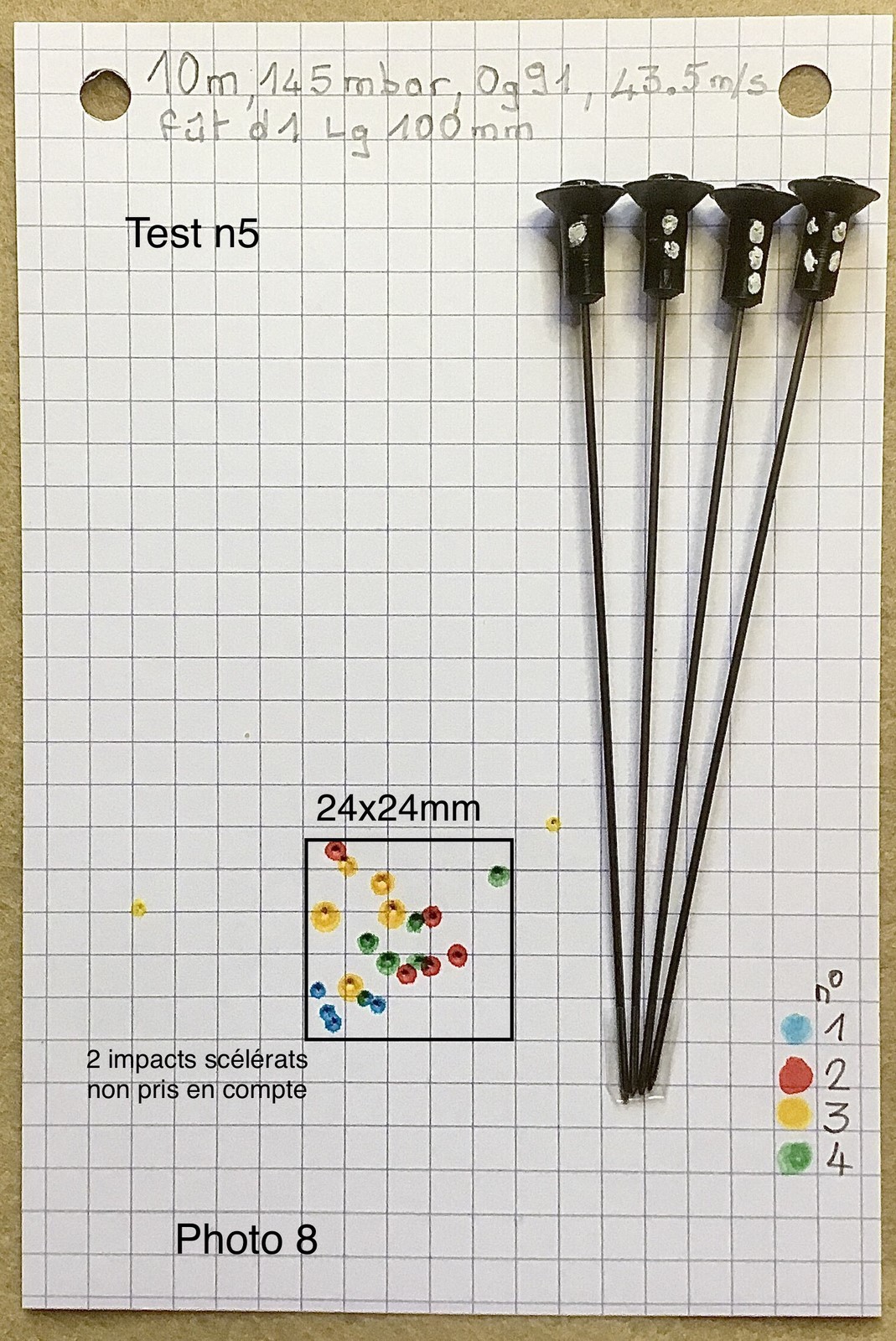

Voir photo 8

OBSERVATIONS
Ce test n5 effectué avec des aiguilles d1Lg100mm et cône type Terminator/Predator réalise un groupement de 24x24mm très proche de celui obtenu avec les mêmes aiguilles mais cônes Maximal qui est de 26x22mm.
Ces deux types de flèches équipées d’aiguille acier rigide d1Lg100mm ont des performances compatibles pour le tir salle 10m avec tube 122 pour les tireurs de bons niveaux.
La hauteur moyenne des impacts à 10m est à 5mm près identique, mais les vitesses d’éjections ne sont pas les mêmes du fait d’une différence de masse de 0g13.
1g04 et 41m/s pour les flèches avec cônes Maximal
0g91 et 43.5m/s pour les flèches avec cônes type Terminator.

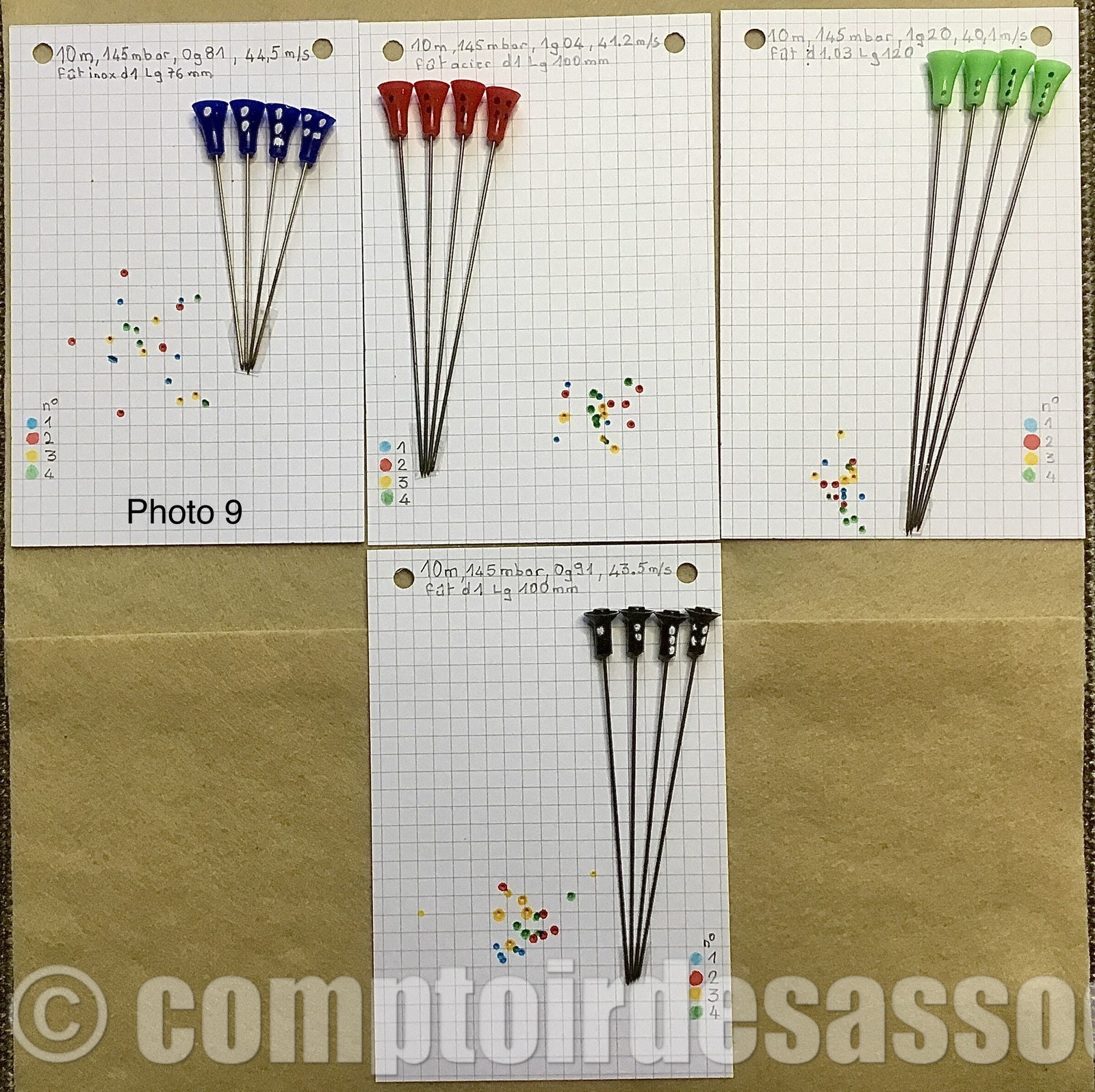

Comparaisons globales des hauteurs moyennes et des surfaces de groupements à 10m sur flèches équipées de cônes propulseurs de marque Maximal et Predator/Terminator
Bien entendu, le matériel et conditions de réglage de mon banc de tir restent identiques
Même tube calibre 04 longueur 122, même pression 145mbar, même distance 10m
Même position de cible papier, séries même nombre de darts, même nombre de tirs par dart.

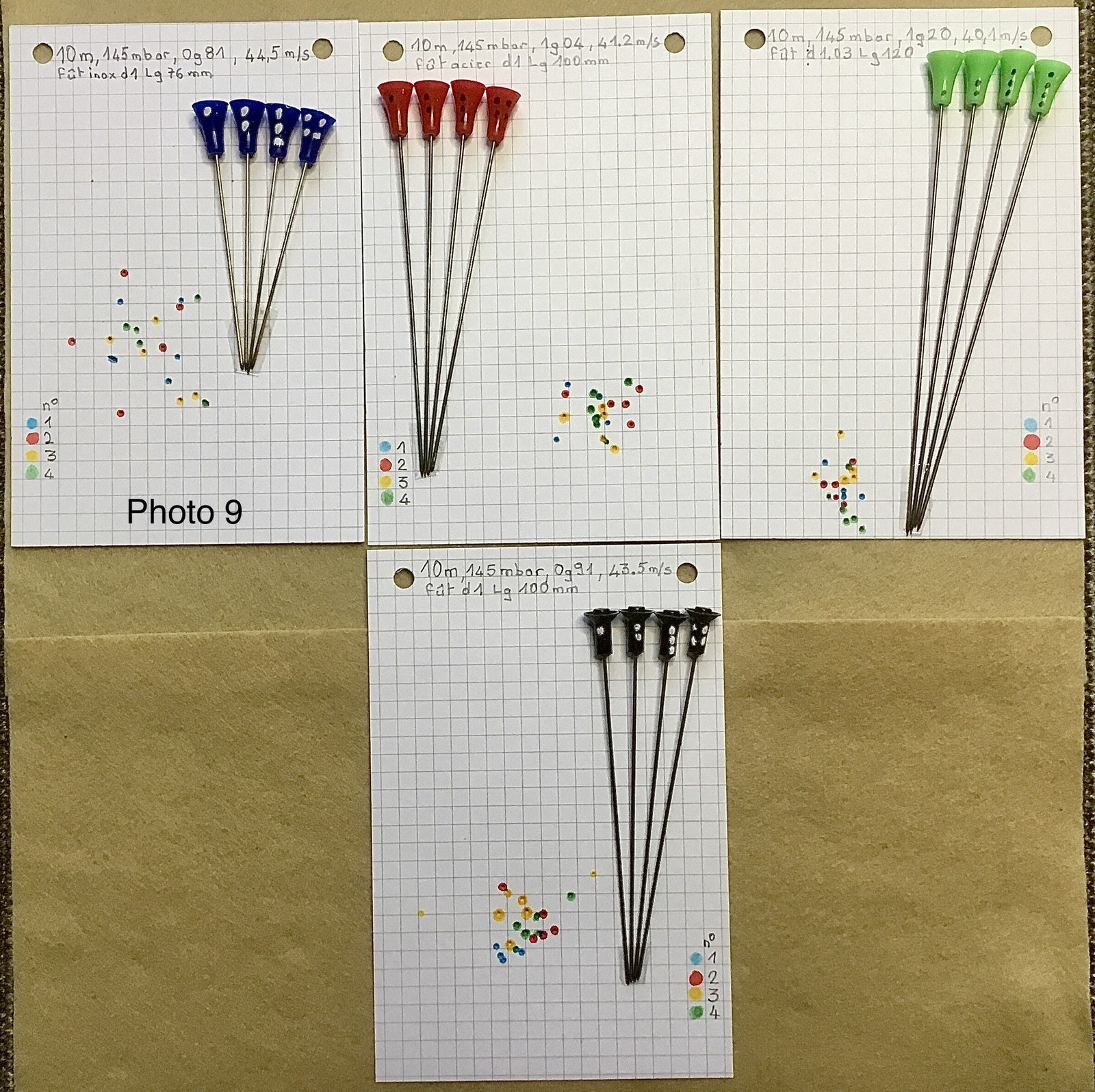

Voici la photo qui résume bien les différents résultats de groupements obtenus à 10m
Voir photo 9

Test n6 avec aiguille acier trempé de Lg120mm en changeant de couleur de cône.

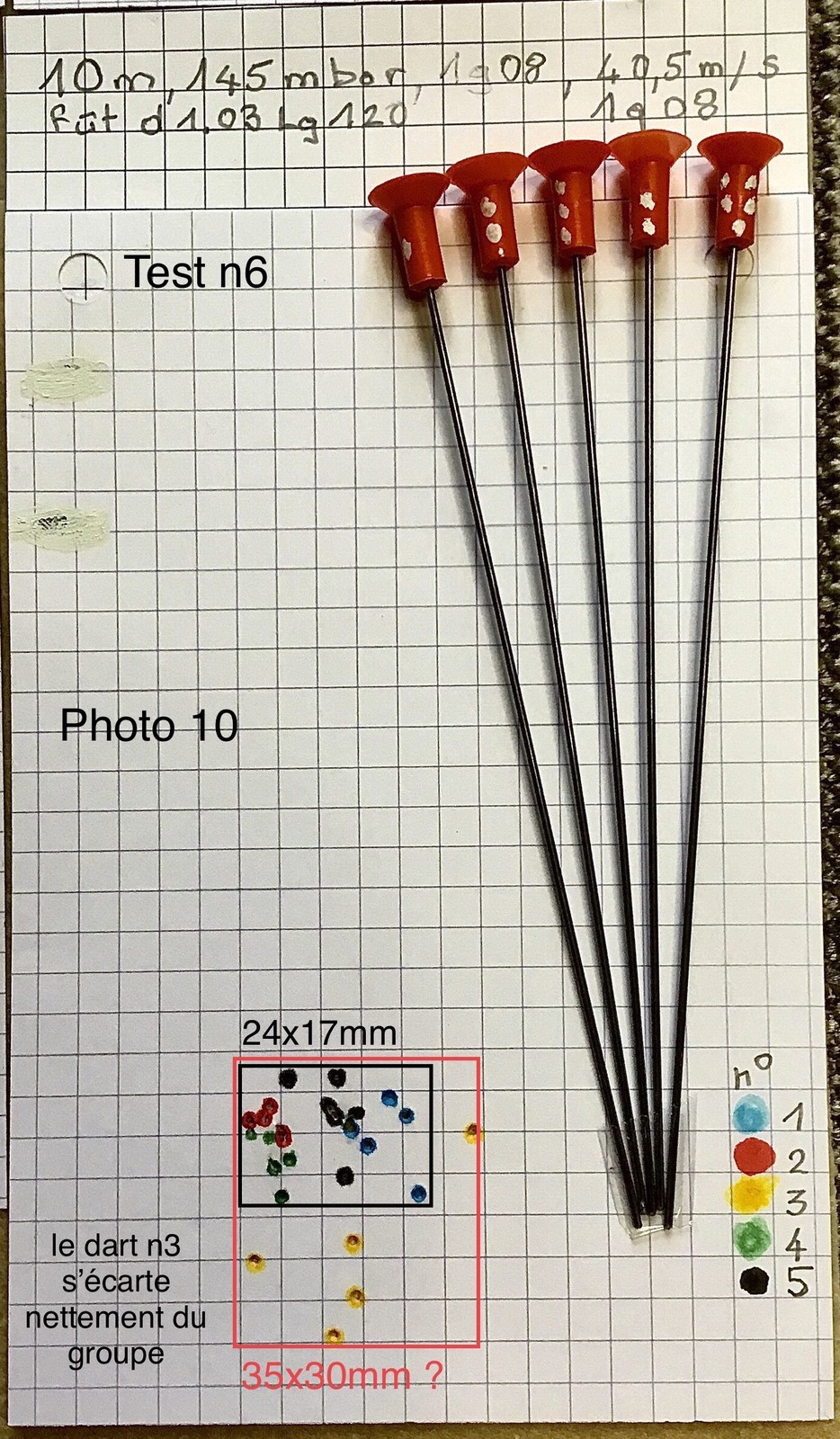

Voir photo 10

OBSERVATIONS Sur le test n6.
Sur la série des 4 darts n1 à n4 tirés, les impacts jaunes du dart n3 s’écartent nettement des 3 autres darts n1, n2 et n4.
Si l’on prend en compte le groupement incluant le dart n3, la surface de groupements, rectangle rouge, est de 35x 30mm.
On peut considérer que ce dart n3 groupe mal et de ne pas le prendre en compte.

Il m’apparaît qu’à l’examen global des tests effectués, il se dégage une tendance selon laquelle la surface de groupements se réduit lorsque la longueur des fûts augmente.
J’ai donc assemblé et tiré un 5ème dart de même constitution.
 En excluant le dart n3, la surface de groupements tracée en noir devient 24x17.

Mais pour s’autoriser d’emblée à écarter le dart n3 du test, il faudrait que l’examen de ce dart montre un défaut physique d’aspect ou bien un jeu de coulissement excessif. Or ce n’est pas le cas après les examens que j’ai pu  effectuer.
En pratique, la plupart des tireurs ne peuvent hélas pas toujours s’apercevoir qu’un ou plusieurs darts d’aspect correct groupent un peu moins bien et ne peuvent donc pas éliminer les darts « défectueux «  , imputant les mauvais tirs à eux-mêmes.
Ce problème n’est hélas détectable que par des tireurs de bons niveaux sûrs de leur adresse.
Ce n’est pas la première fois que je rencontre cette situation et ce dilemme.
Nota.
En archerie, au sein de certaines fédérations, des bancs de tirs existent et permettent de trier les flèches de tireurs de hauts niveaux en vue de compétitions à grands enjeux ou de tirs qualificatifs pour ces dernières.

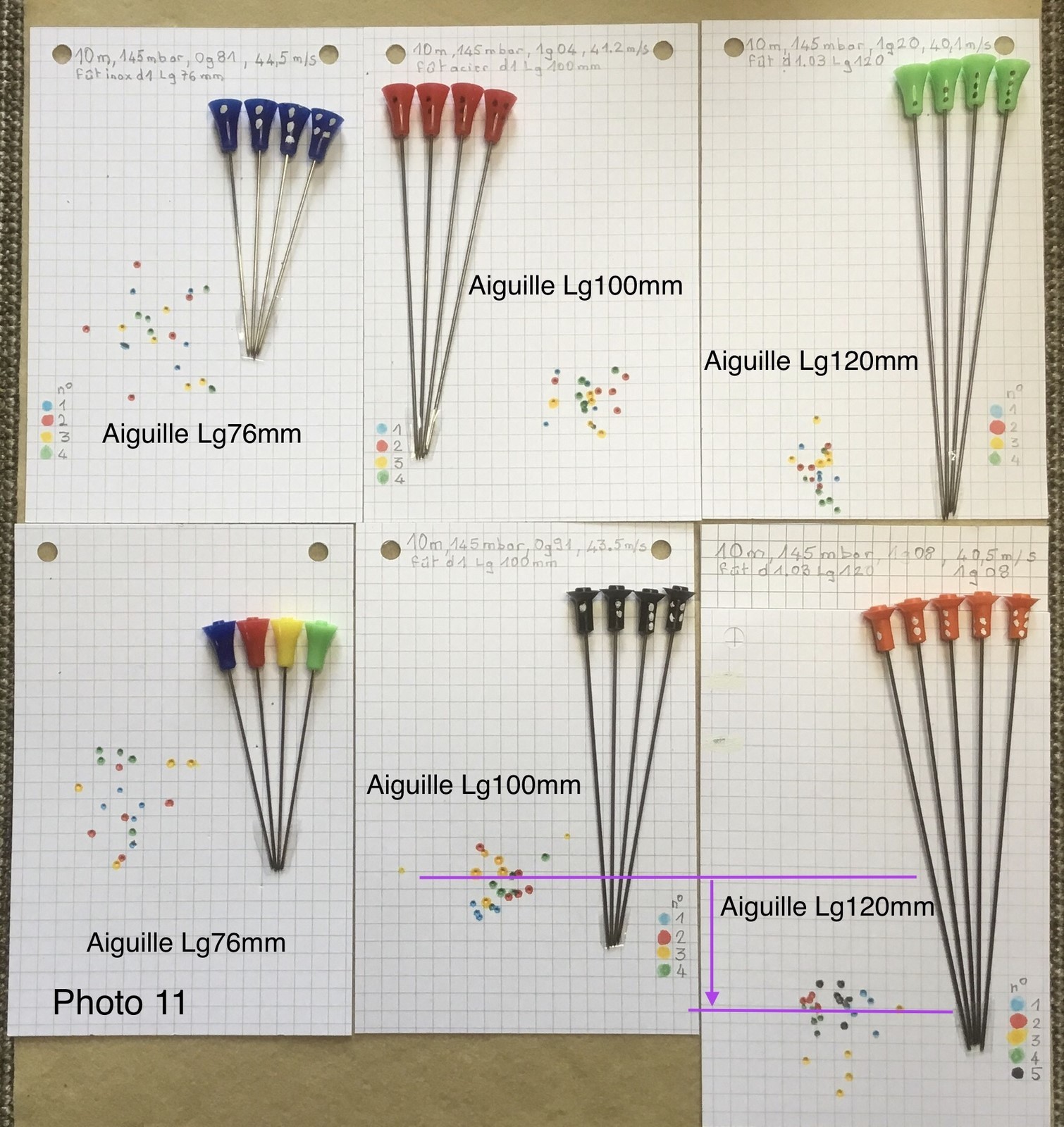

Photos regroupant les 6 tests réalisés à distance 10m
Les cibles en papier Bristol quadrillé au pas de 5mm permet d’apprécier les surfaces de groupements et les différences de hauteurs moyennes des impacts.
Voir photo 11



Après réflexion, pour ne pas rester dans l’incertitude, j’ai pensé que des tests à distances supérieures permettraient peut-être de confirmer les mauvais groupements de la flèche n3 propulsée par un cône Terminator.
C’est bien le cas.
Voici le test comparatif n7 réalisé à 15m sur les 2 mêmes séries de flèches

Test n7 Compléments de tests à distance 15m sur les 2 mêmes séries de flèches à cônes différents.
La photo des impacts est donnée ci-dessous.
Rappel, Les flèches sont équipées d’aiguille longues en acier trempé d1 Lg 120mm.

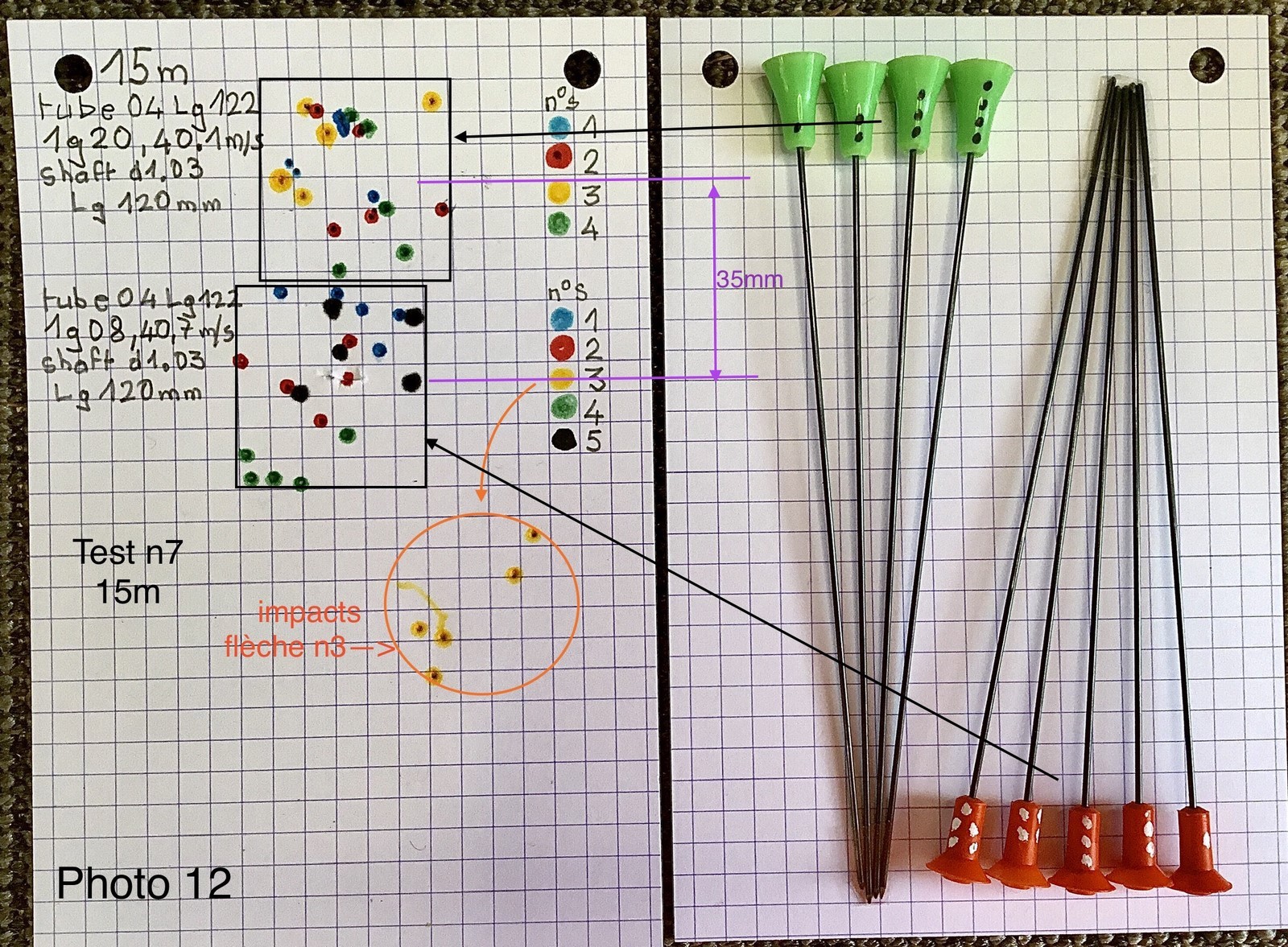

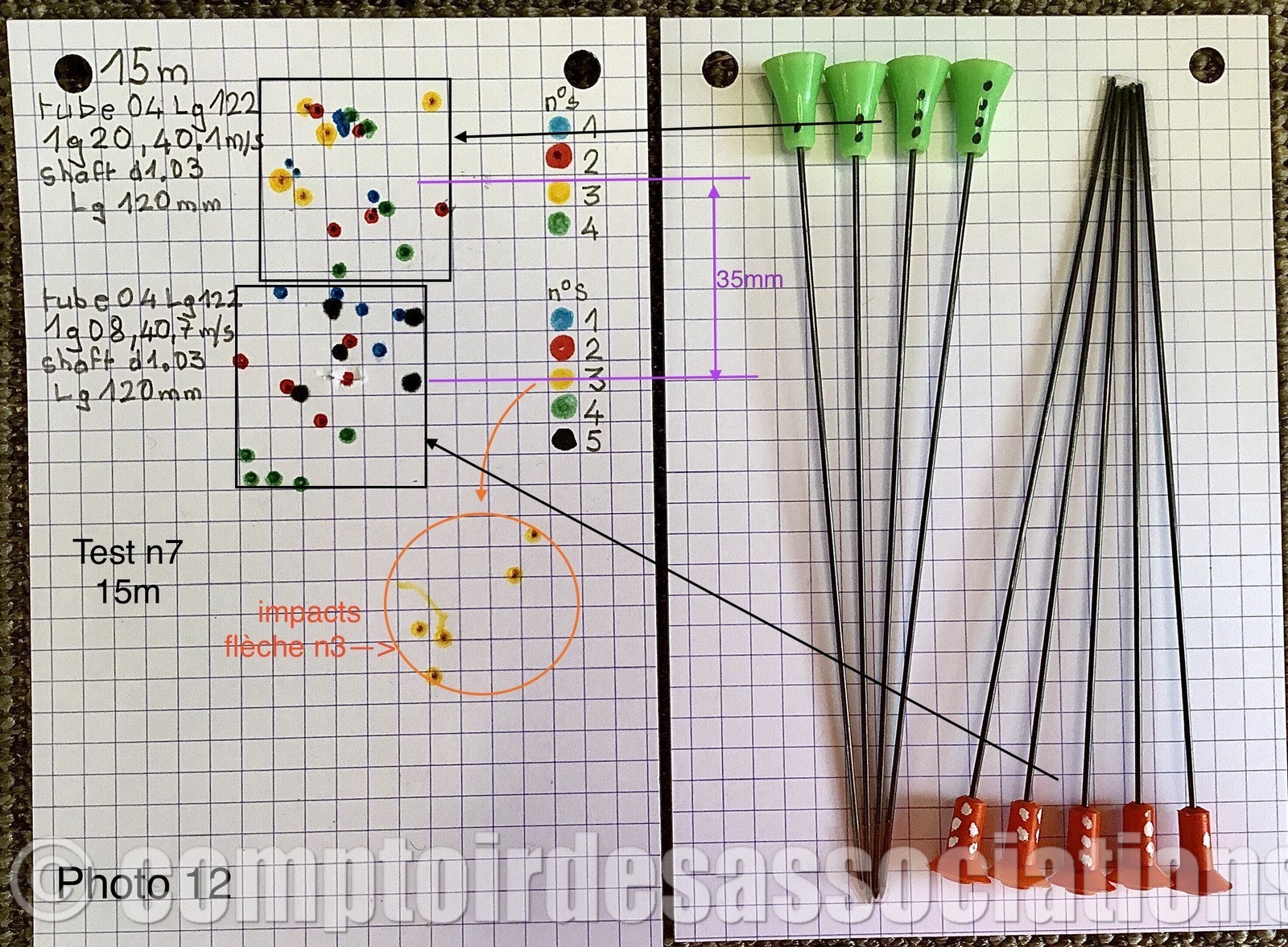

 Voir photo 12

OBSERVATIONS sur le test comparatif n7, entre les 2 séries de flèches, réalisé à distance 15m dans les mêmes conditions techniques que les tests à 10m.

-Comme constaté dans le test n6,
Malgré une vitesse de départ due à une masse supérieure, l’altitude moyenne des impacts de la flèche équipée des cônes propulseurs de profil Maximal est plus haute que l’altitude des impacts de la flèche équipée des propulseurs de profil Terminator, la différence de hauteur des groupements est de 35mm. Cela est due principalement au profil plus aérodynamique des cônes Maximal. (Confirmé par des mesures de traînée axiale sur mon banc aérodynamique).
-Il est confirmé également que la flèche n3 munie d’un cône Terminator s’écarte très fortement du groupement des flèches de même constitution (déjà observée dans le test n6 à 10m).
Cette flèche n3 est donc à écarter sans hésitation de la série testée. (Dans la mesure où un bon tireur, sûr de son adresse, puisse constater que cette flèche groupe mal…).
-Les surfaces de groupements des 2 séries de flèches tirées à 15m sont du même ordre à 30x30mm. C’est à mon avis un très bon résultat.
Des investigations plus poussées sur la flèche n3 à cône Terminator pourraient peut-être permettre d’identifier la cause de son mauvais (différent) groupement... ?
FIN DE COMPTE RENDU de tests de groupements à 10 m et 15 m réalisés sur banc de tirs PIME
Rédaction PIerre Meurice 12 sept 2024 révision 0

Additif à la version 0

Mais qu’en est-il avec des aiguilles plus courtes de 100mm, avec lesquelles les groupements étaient un peu moins bons à 10m, à la distance de 15m ?
Cela fait l’objet du test n8 supplémentaire.

Test n8   à distance 15m sur les 2 mêmes séries de flèches à cônes différents équipées d’aiguille en acier trempé d1 Lg 100mm

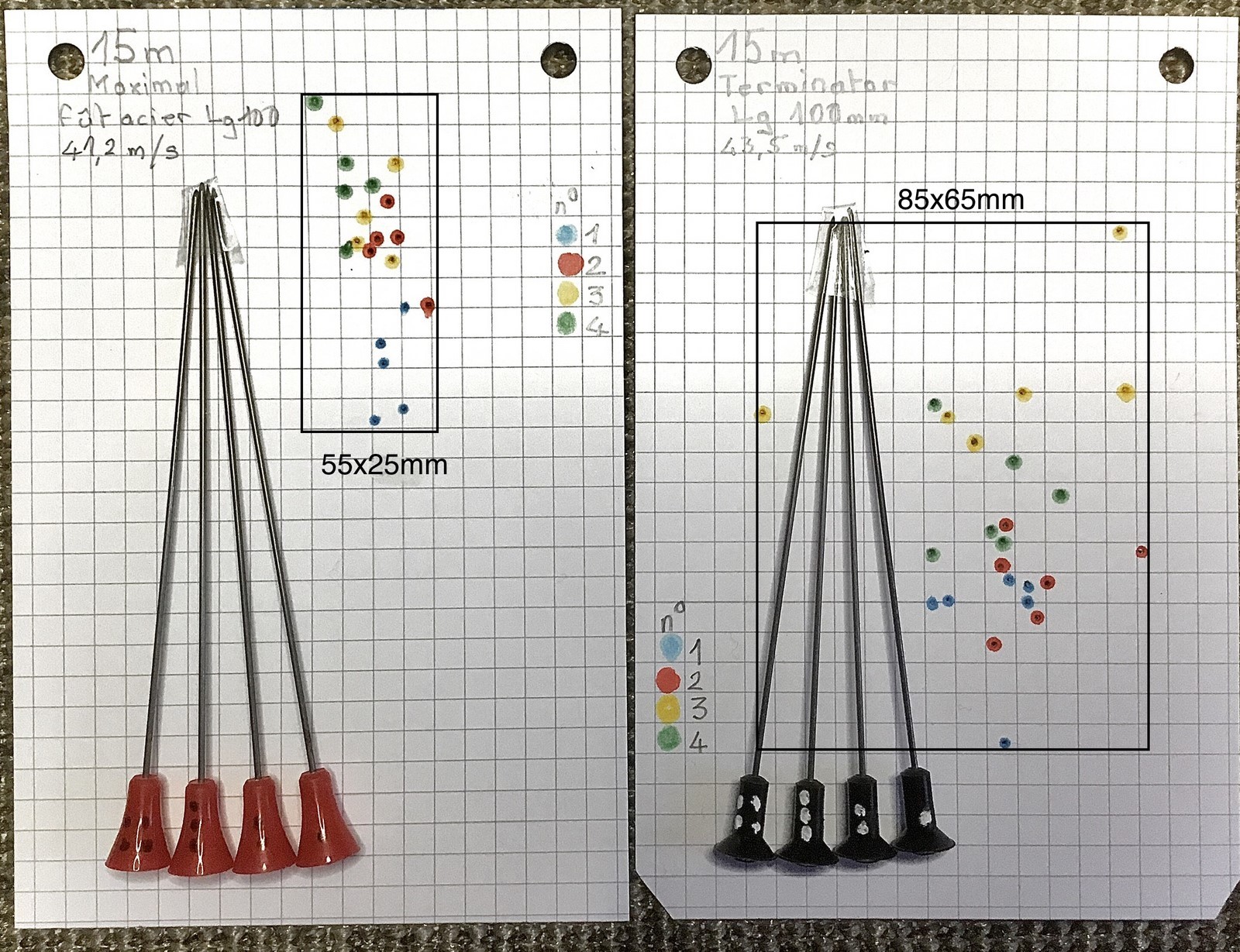

Voir photo 13, La photo des groupements obtenus
OBSERVATIONS sur le test comparatif n8, à distance 15m sur les 2 séries de flèches à cônes différents équipées d’aiguille en acier trempé d1 Lg 100mm

-Les surfaces de groupements augmentent comparées à celles obtenues à distance 10m.
Pour les flèches à cônes Maximal la surface de groupements à 15m devient 55x25mm vs 24x24mm à 10m
Pour les flèches à cônes Terminator la surface de groupements à 15m devient 85x65mm vs 26x22mm à 10m.
L’augmentation de la surface de groupements est donc nettement moindre avec les flèches à cônes Maximal par rapport à celle des flèches à cônes Terminator et fût acier de 100mm.

FIN DE COMPTE RENDU de tests de groupements à 10 m et 15m réalisés sur banc de tirs PIME
Rédaction PIerre Meurice 12 sept 2024 révision 1
